Alarmtongeber



Stückliste



Anz. Bezeichnung Datenblatt
1 Batterie/Spannungsquelle 9V
6 Transistor BC548C (BC546C-BC550C)
1 Widerstand 100 Ohm
4 Widerstand 2,2 kOhm
2 Widerstand 10 kOhm
2 Widerstand 22 kOhm
2 Widerstand 47 kOhm
2 Elektrolytkondensator 47 µF/16V
1 Elektrolytkondensator 100 µF/16V
2 Kondensator 22 nF
1 Lautsprecher 0,5W/8 Ohm
Bauteileset bei DES bestellen





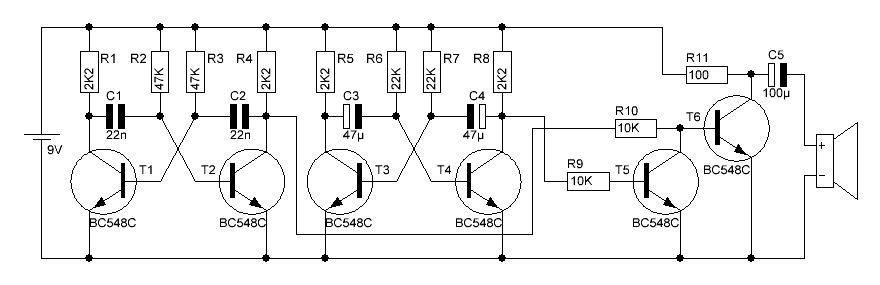

Beschreibung



Immer wieder werden Alarmsysteme benötigt, wenn man auf eine Gefahrensituation hinweisen möchte. Dies geht unter anderem durch Lichtsignale. Ist der Alarm dringender werden zusätzlich noch Tonsignale abgegeben.



So ein Tonsignal erzeugt diese kleine Bastelei. Hierbei wird Pulsweise ein Ton ausgegeben, wenn man die Schaltung in Betrieb nimmt.





Video



Ein Video zu dieser Schaltung gibt es hier.

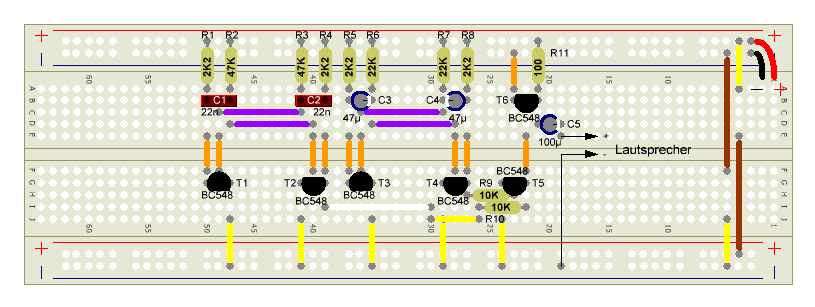

Aufbau
