Bedarfsampel



Stückliste



Anz. Bezeichnung Datenblatt
1 Batterie/Spannungsquelle 9V
1 CMOS-IC 4017
1 CMOS-IC 4027
1 CMOS-IC 4069
6 Transistor BC548C (BC546C-BC550C)
13 Diode 1N4148
6 Widerstand 470 Ohm
2 Widerstand 10 kOhm
6 Widerstand 22 kOhm
2 Widerstand 100 kOhm
1 Kondensator 100 nF
1 Elektrolytkondensator 22 µF/16V
2 Standard-Leuchtdiode 3mm oder 5mm rot 3mm, 5mm
2 Standard-Leuchtdiode 3mm oder 5mm gelb 3mm, 5mm
2 Standard-Leuchtdiode 3mm oder 5mm grün 3mm, 5mm
Bauteileset bei DES bestellen





Beschreibung



Sie waren mal wieder auf Shoping-Tour. Schwer bepackt stehen Sie an einer Fußgänger-Ampel. Um hier die Strasse überqueren zu können müssen Sie den Taster an der Ampel betätigen. Einige Augenblicke später werden die Kraftfahrzeuge gestoppt und Sie erhalten grün und können nun die Strasse überqueren.

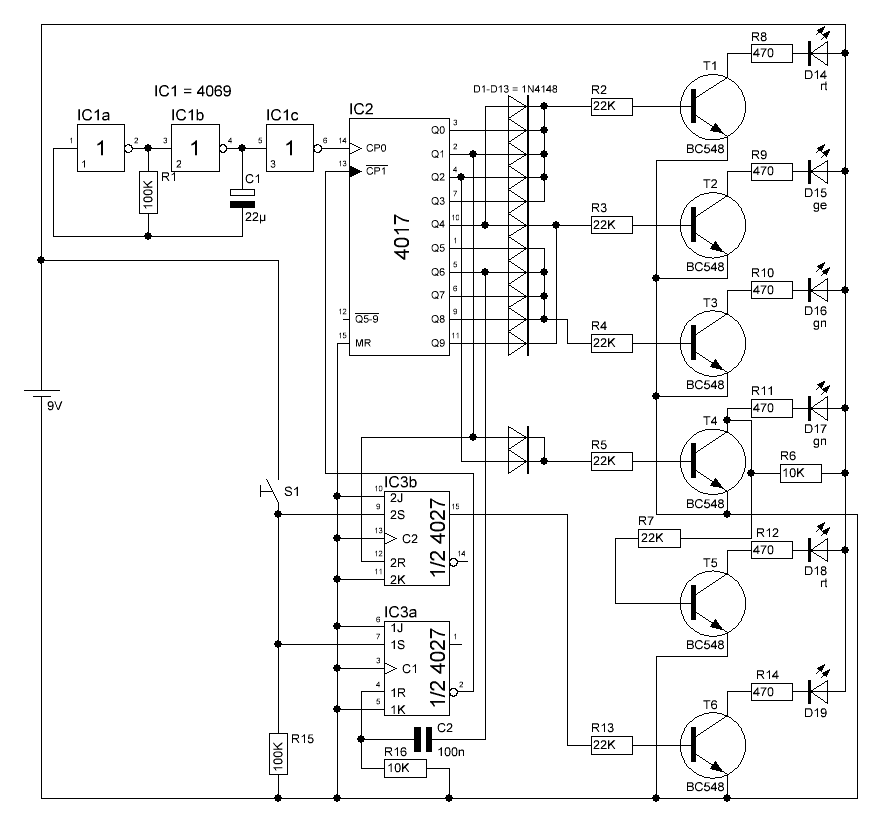

So eine Ampel ist hier aufgeführt. Die Schaltzeit lässt sich mit C1 und R1 variieren.





Video



Ein Video zu dieser Schaltung gibt es hier.

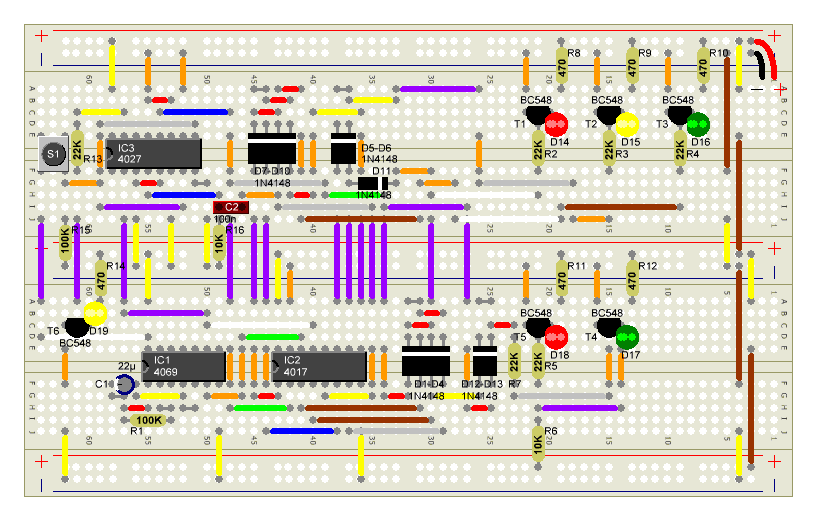

Aufbau









Empfohlene Lehrgänge



Digitale Schaltkreise - Logik im Gehäuse

Zählerschaltungen - Alles in Stufen
