Anz.	Bezeichnung	Datenblatt
1	Batterie/Spannungsquelle 9V
2	CMOS-IC 4060
2	CMOS-IC 4071
2	CMOS-IC 4081
6	CMOS-IC 4518
6	CMOS-IC 4543
44	Widerstand 1,0 kOhm
4	Widerstand 1,0 MOhm
2	Kondensator 22 pF
1	Quarz 4,1943 MHz
3	Mikrotaster
6	7-Segment-Anzeige 13,5mm mit gem. Kathode
Bauteileset bei DES bestellen

Mitten in der Nacht schauen Sie auf Ihre Digitaluhr und müssen feststellen, dass Ihnen noch ein wenig 'Nacht' zur Erholung zur Verfügung steht. Doch dann plagen Sie bestimmte Gedanken. Wie funktioniert so eine Digitaluhr? Wie ist diese aufgebaut? Damit dies nicht zum Alptraum wird, kann man sich hier nun den Aufbau einer einfachen digitalen Quarzuhr anschauen und nachbauen.

Bei der Inbetriebnahme beginnt die Uhr an zu laufen und zeigt zunächst die Uhrzeit '00:00:00' an. Im Sekundentakt, wird Disp6 erhöht. Die Dezimalpunkte von Disp2 und Disp4 zeigen den Sekundentakt an. Um die Uhr nun zu stellen, stehen die drei Taster S1 bis S3 zur Verfügung.

Als erstes sollte man mit S2 die aktuellen Minuten einstellen. Bei jeder Betätigung wird die Minutenanzeige (Disp3 und Disp4) um eins erhöht). Anschließend sollte man mit S1 die aktuelle Stunde im 24h-Format einstellen. Zum Schluss muss die Uhr noch mit einer Referenzzeit abgeglichen werden. Dazu wird bis zur vollen Minute der Referenzuhr gewartet und dann der Taster S3 betätigt. Dieser bewirkt das zurücksetzen der Sekunden auf '00'.

Nun läuft die Uhr genau wie die Referenzzeit. Für den Betrieb dieser Schaltung sollte aber ein Netzteil verwendet werden. Eine evtl. angeschlossene Batterie ist sehr rasch aufgebraucht.

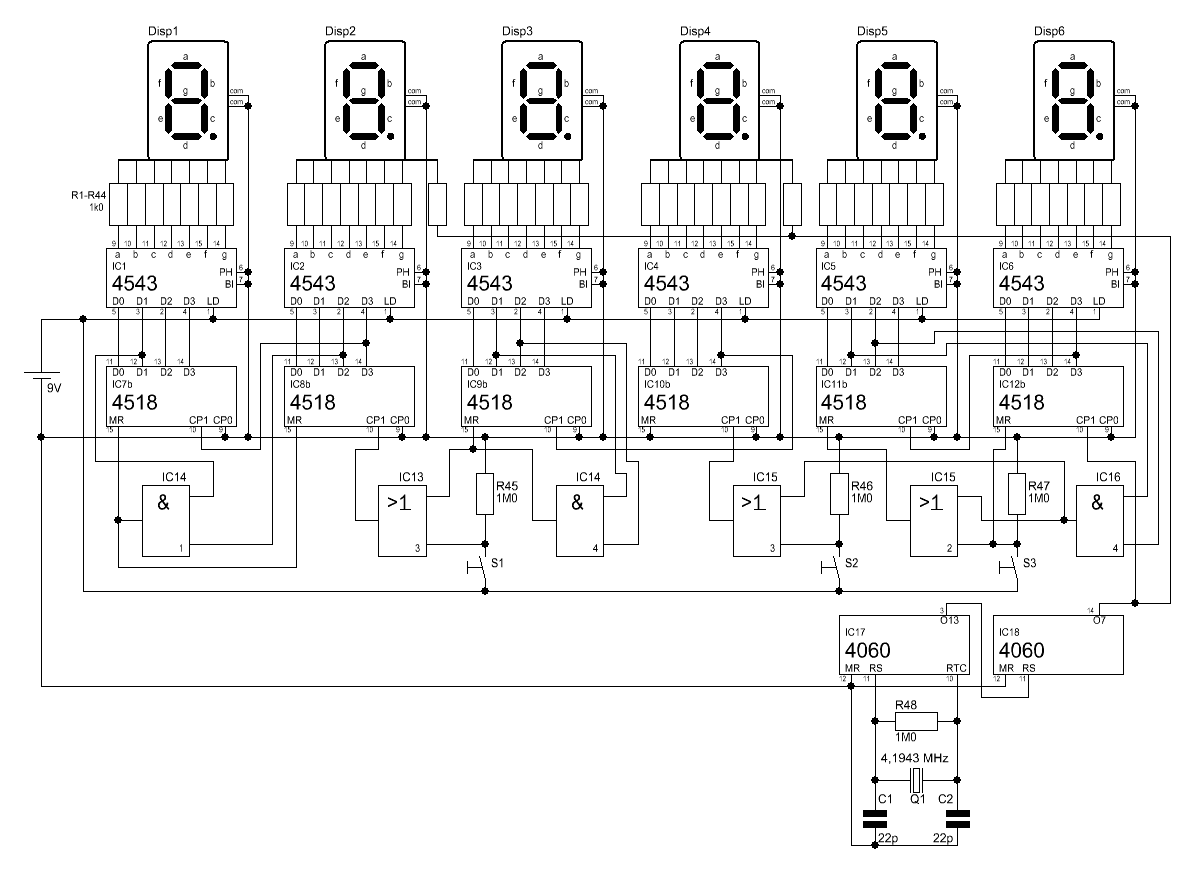

Zeichnung wird verkleinert dargestellt. Für Originalgröße bitte anklicken.

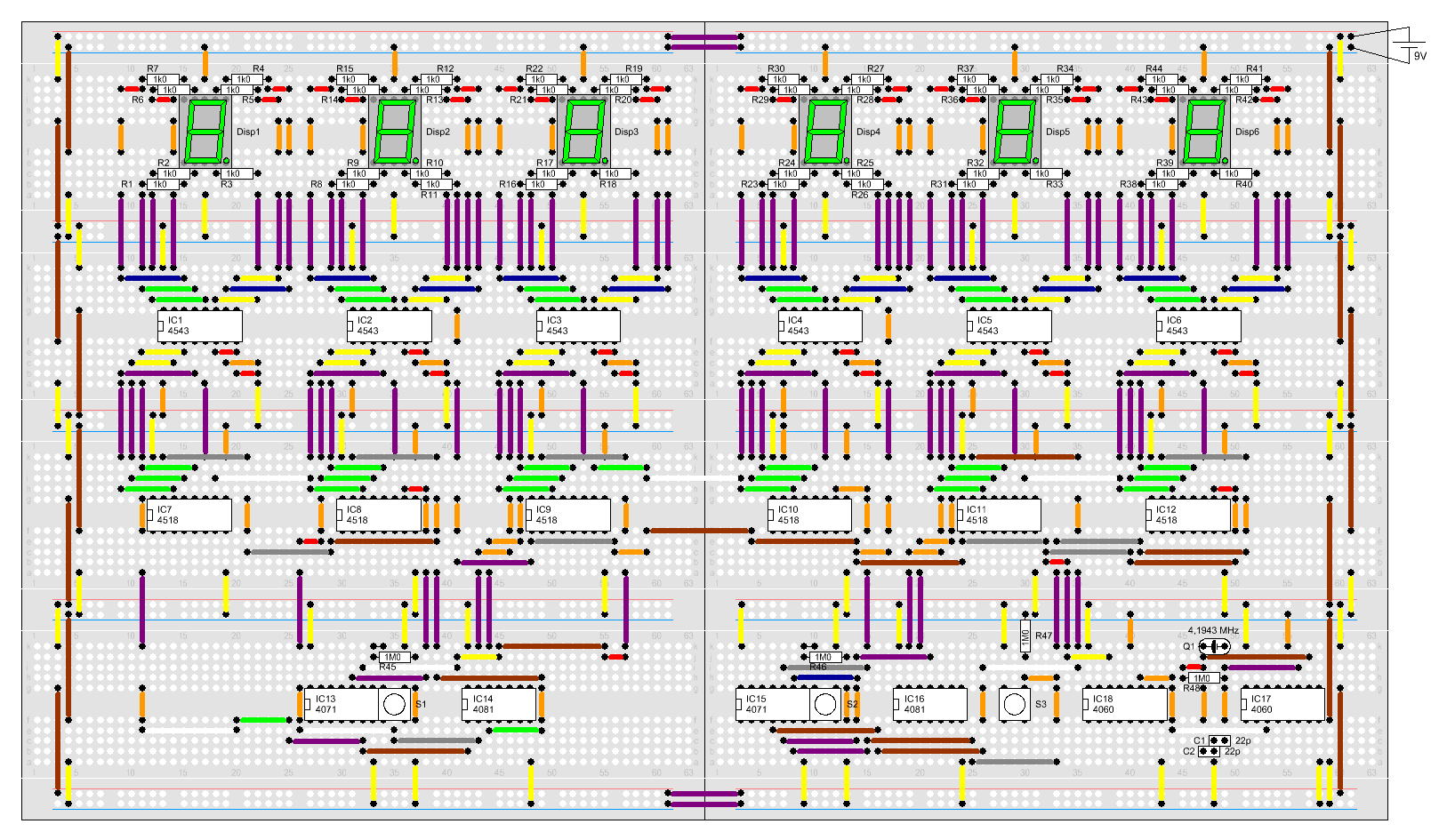

Zeichnung wird verkleinert dargestellt. Für Originalgröße bitte anklicken.
