Einfacher Transistortester
Stückliste
| Anz. | Bezeichnung | Datenblatt |
| 1 | Batterie/Spannungsquelle 9V | |
| 1 | Transistor BC548C (BC546C-BC550C) |
 |
| 1 | Transistor BC558C (BC556C-BC560C) |
|
| 1 | Widerstand 47 Ohm | |
| 1 | Widerstand 1,0 kOhm | |
| 1 | Widerstand 1,0 MOhm | |
| 1 | Elektrolytkondensator 10 µF/16V | |
| 1 | Standard-Leuchtdiode 3mm oder 5mm |
3mm,
5mm |
Bauteileset bei DES bestellen |
||
Beschreibung
Will eine Schaltung nicht, wie sie soll, kann dies mehrere Ursachen haben. Neben einem Verdrahtungsfehler, kann auch ein Transistor defekt sein.

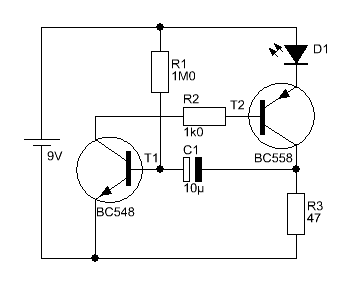

Diese kleine Schaltung ermöglicht das schnelle testen von NPN und PNP-Transistoren. Der zu prüfende Transistor wird mit dem Prüfling getauscht und schon muss die Leuchtdiode aufblitzen.
Es ist auch möglich, den Tester mit einer 3V Litiumzelle zu betreiben. Hierzu muss nur R1 gegen 220 kOhm und R3 gegen 22 Ohm getauscht werden.

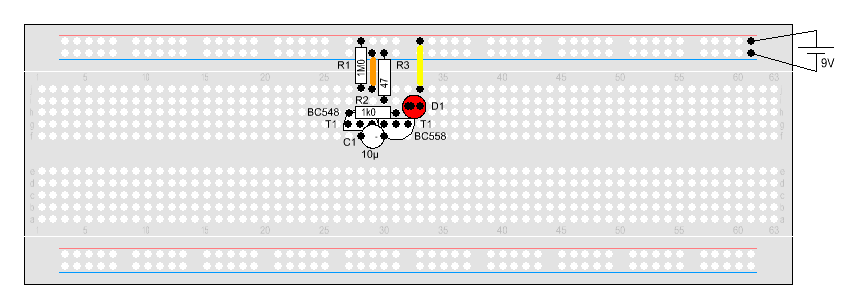

Aufbau
