Eiswarner



Stückliste



Anz. Bezeichnung Datenblatt
1 Batterie/Spannungsquelle 9V
2 Transistor BC548C (BC546C-BC550C)
1 Diode 1N4007 (1N4001-1N4007)
1 NTC 10k
2 Widerstand 470 Ohm
1 Widerstand 10 kOhm
1 Trimmpotentiometer 10kOhm
1 Standard-Leuchtdiode 3mm oder 5mm 3mm, 5mm
Bauteileset bei DES bestellen





Beschreibung



Man ist das wieder kalt heute! Wirklich?

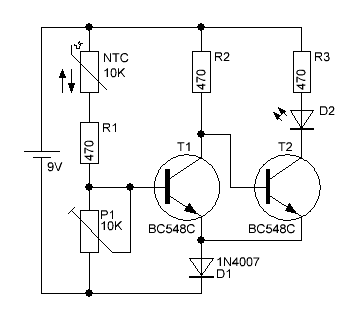

Um dies festzustellen, kann man diese kleine Schaltung einsetzen. Vor der ersten Anwendung muss die Schaltung geeicht werden. Hierzu halt man den NTC an einen Kühlakku und dreht den Potentiometer soweit, bis die LED aufleuchtet. Nun warnt die Schaltung immer, wenn sich die Temperatur dem Gefrierpunkt nähert.

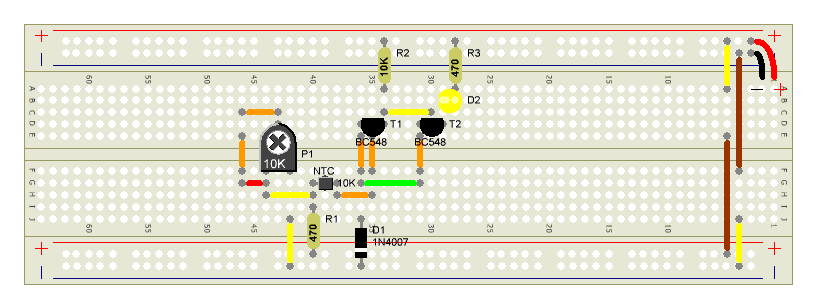

Aufbau









Empfohlene Lehrgänge



Schmitt-Trigger - Berechenbar bis auf mV
