Feuerwerk
Stückliste
| Anz. | Bezeichnung | Datenblatt |
| 1 | Batterie/Spannungsquelle 9V | |
| 2 | CMOS-IC 4017 |
 |
| 1 | CMOS-IC 4069 |
|
| 1 | CMOS-IC 4081 |
|
| 1 | CMOS-IC 4098 |
|
| 17 | Widerstand 470 Ohm | |
| 1 | Widerstand 4,7 kOhm | |
| 1 | Widerstand 100 kOhm | |
| 1 | Elektrolytkondensator 10µF / 16V | |
| 1 | Elektrolytkondensator 100µF / 16V | |
| 17 | Standard-Leuchtdiode 3mm oder 5mm |
3mm,
5mm |
Bauteileset bei DES bestellen |
||
Beschreibung
Bei Volksfesten und größeren Veranstaltungen sind Feuerwerke eines der Höhepunkte des Abends. Auch das neue Jahr wird traditionsgemäß mit einem weltweitem Feuerwerk begrüßt.
Fans dieses Schauspiels würden dieses am liebsten jeden Tag anschauen können. Nun ist das leider nicht möglich. Aber eine kleine Lösung bietet diese Bastelei an. Hier wird alle paar Sekunden eine simulierte Rakete hochgeschossen und explodiert dann in mehreren aufblitzenden Leuchtsternen.
Diese Schaltung kann z.B. wunderbar in einem Dioramabild integriert werden. Oder z.B. auch als Hintergrundeffekt bei einer Modellbahnanlage.

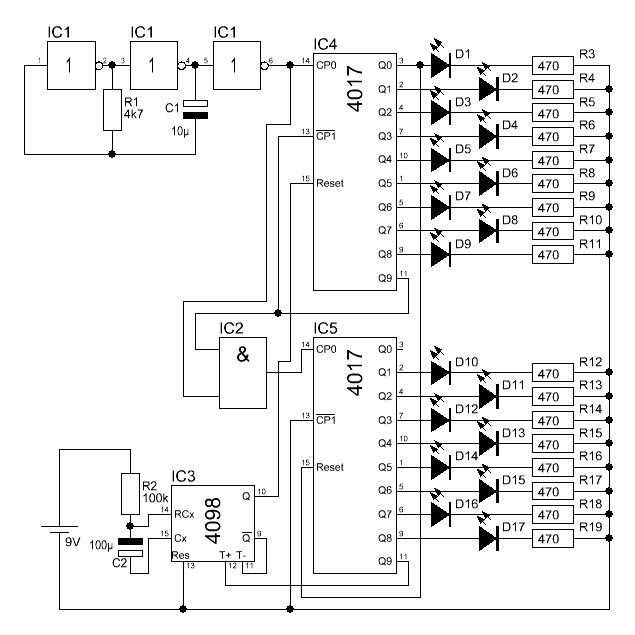

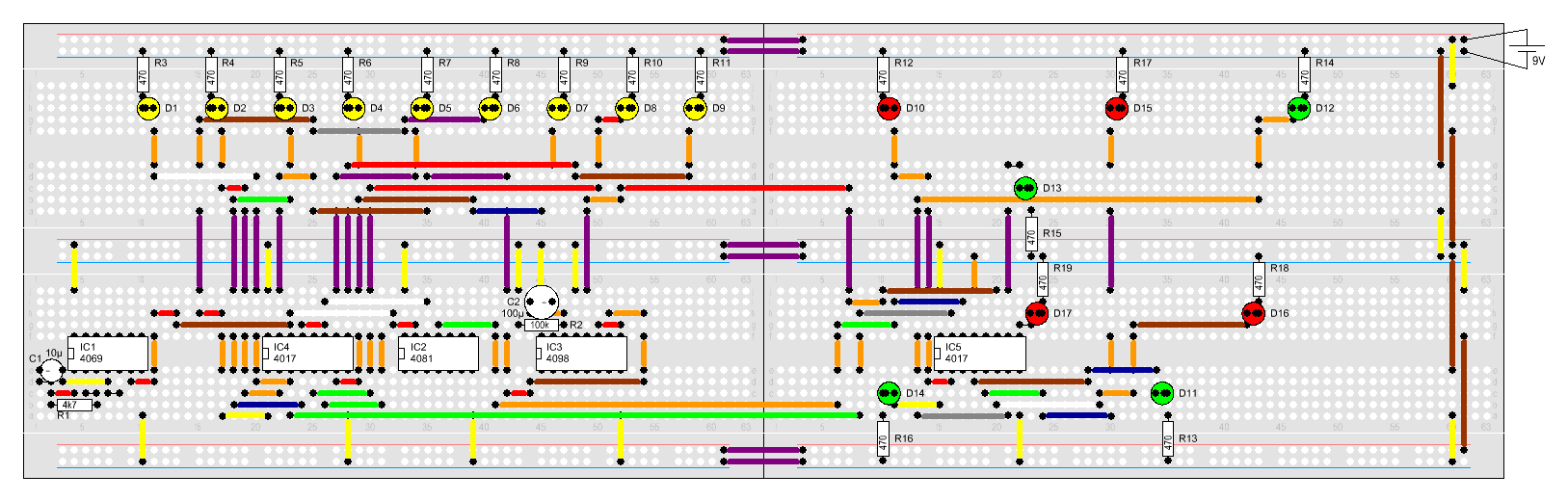

Aufbau
Zeichnung wird verkleinert dargestellt. Für Originalgröße bitte anklicken.
