Fußgänger-Ampel



Stückliste



Anz. Bezeichnung Datenblatt
1 Batterie/Spannungsquelle 9V
1 CMOS-IC 4017
1 CMOS-IC 4069
5 Transistor BC548C (BC546C-BC550C)
13 Diode 1N4148
5 Widerstand 470 Ohm
1 Widerstand 10 kOhm
5 Widerstand 22 kOhm
1 Widerstand 470 kOhm
1 Elektrolytkondensator 2,2 µF/16V
2 Standard-Leuchtdiode 3mm oder 5mm rot 3mm, 5mm
1 Standard-Leuchtdiode 3mm oder 5mm gelb 3mm, 5mm
2 Standard-Leuchtdiode 3mm oder 5mm grün 3mm, 5mm
Bauteileset bei DES bestellen





Beschreibung



Nach der Shoping-Tour geht es auf dem Weg nach Hause. Unter anderem über eine Fußgänger-Ampel welche, wie üblich, mal wieder rot zeigt. Aber, wie funktioniert das, dass nur die Autos oder nur die Fußgänger freie Bahn haben?

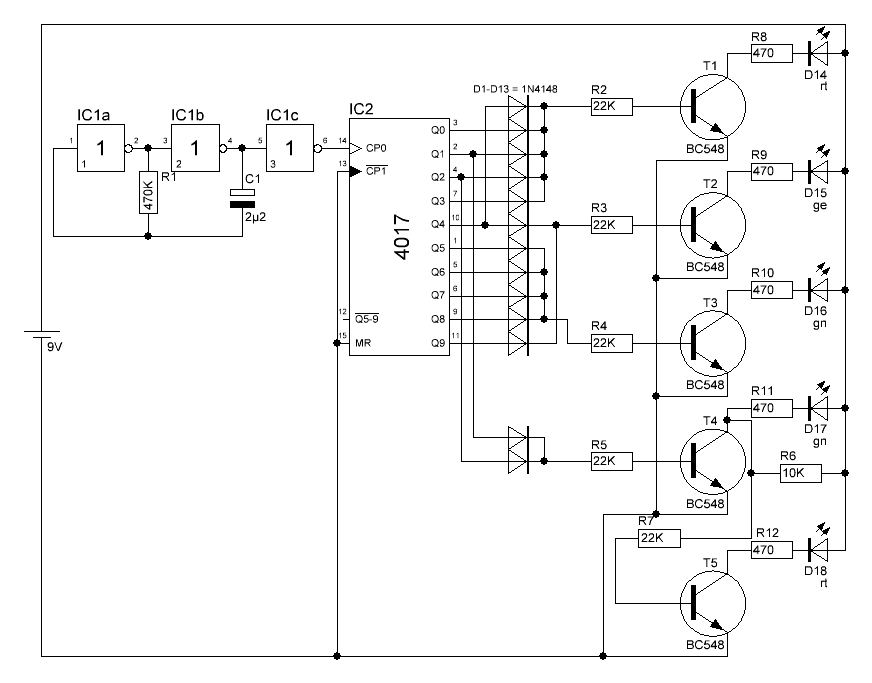

Ein Lösungsansatz ist diese Bastelei hier. Die Laufzeit kann man hier mit der Kombination von R1 und C1 bestimmen.





Aufbau
