Handgeschaltetes Adventlicht



Stückliste



Anz. Bezeichnung Datenblatt
1 Batterie/Spannungsquelle 9V
4 Transistor BC548C (BC546C-BC550C)
1 CMOS-IC 4017
6 Diode 1N4148
4 Widerstand 470 Ohm
4 Widerstand 1,0 kOhm
1 Widerstand 10 kOhm
1 Kondensator 22 nF
1 Mikrotaster
4 Standard-Leuchtdiode 3mm oder 5mm 3mm, 5mm
Bauteileset bei DES bestellen





Beschreibung



In keinem Haushalt dürfen sie nicht fehlen während der Vorweihnachtszeit. Die Adventlichter.

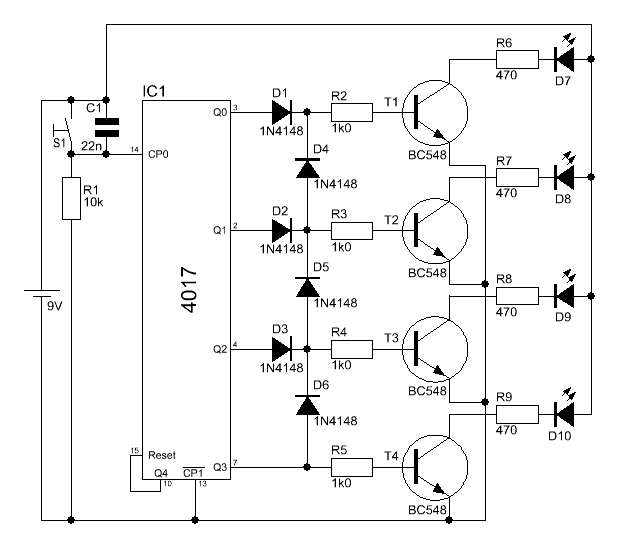

Eine elektronische Variante kann man hier finden. Die Adventlichter, hier durch 4 Leuchtdioden realisiert, werden durch S1 nach und nach zugeschaltet. Leuchten alle 4 LEDs bereits, so gehen die letzten 3 Leuchtdioden aus und die Abfolge beginnt erneut.

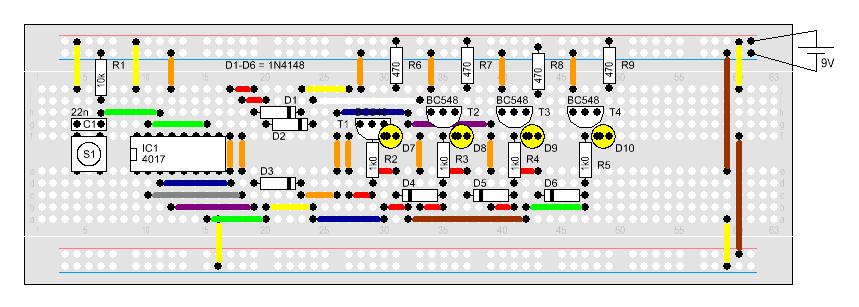

Aufbau
