Anz.	Bezeichnung	Datenblatt
1	Batterie/Spannungsquelle 9V
2	Widerstand 1,0 kOhm
2	Kondensator 100 nF
4	Elektrolytkondensator 220 µF/16V
2	Trimmpotentiometer 50 kOhm
2	Integrierter Schaltkreis LM3915
2	Verstärker-Schaltkreis LM386
4	Standard-Leuchtdiode 3mm oder 5mm rot	3mm, 5mm
6	Standard-Leuchtdiode 3mm oder 5mm gelb	3mm, 5mm
10	Standard-Leuchtdiode 3mm oder 5mm grün	3mm, 5mm
2	Lautsprecher 1,0W/8 Ohm
2	Cinchbuchse / Klinkenstecker Mono mit Anschlussdrähten

Viele moderne HiFi-Anlagen besitzen im Verstärkerteil eine so genannte VU-Anzeige. Diese zeigt die Signalstärke des gerade wiederzugebende Musikstücks an. Mit dieser Schaltung kann man sich eine kleine Anlage mit einem 1W-Verstärker und integrierten VU-Bandanzeige aufbauen.

Mit Hilfe des Potentiometers P1 kann die Lautstärke des zu verstärkenden Signals eingestellt werden. Die Bandanzeige leuchtet im Takt der Musik auf. Ist die Musik gut ausgesteuert bleiben die roten Leuchtdioden ständig aus oder leuchten nur sehr kurz auf. Leuchten die roten LEDs hingegen sehr häufig, ist die Musik übersteuert.

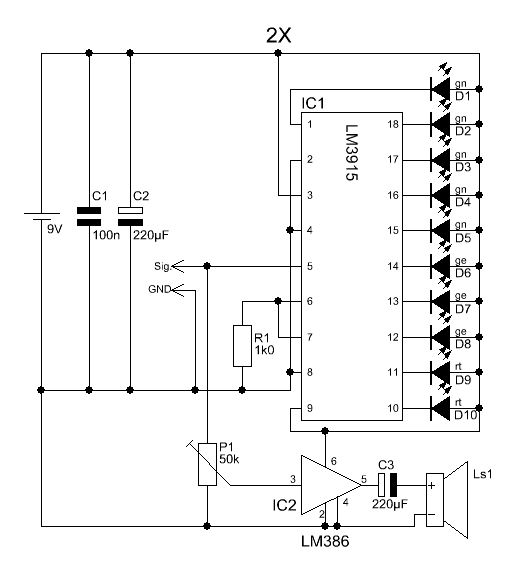

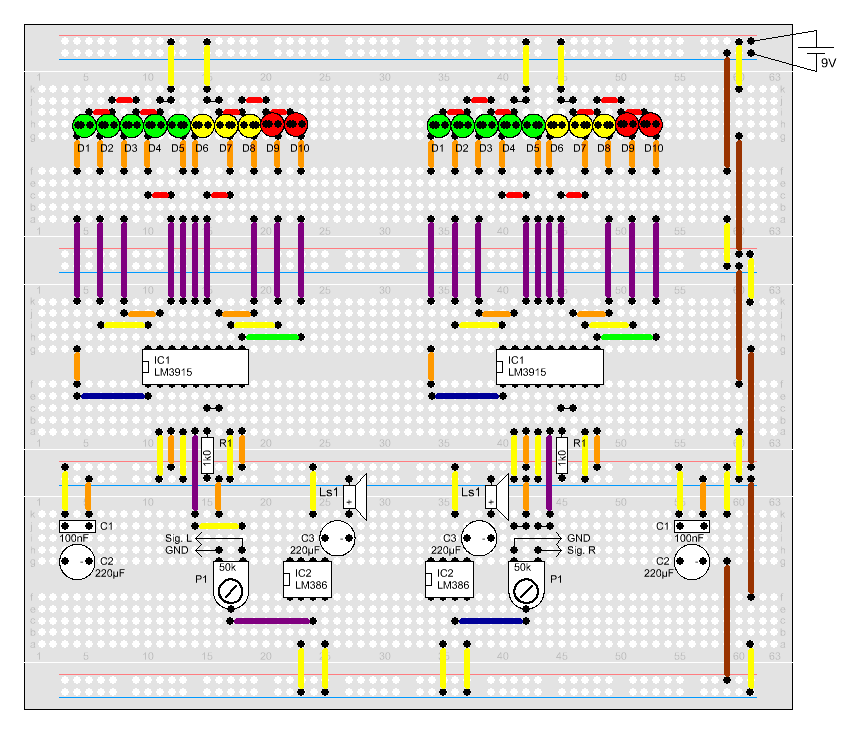

Diese Schaltung besteht im Prinzip aus 2x der gleichen Schaltung. Daher ist im Schaltplan auch alles nur einmal dargestellt. Für Stereo-Betrieb muss die Schaltung nur doppelt aufgebaut werden. Am Sig.-Anschluß kann eine beliebige HiFi-Signalquelle angeschlossen werden, wie z.B. einen Mp3-Player.

Zum Betrieb dieser Schaltung sollte man auf jeden Fall ein kleines Netzteil verwenden mit einer minimalen Strombelastbarkeit von 0,5A.
