Künstliches Feuer



Stückliste



Anz. Bezeichnung Datenblatt
1 Batterie/Spannungsquelle 9V
1 Transistor BC548C (BC546C-BC550C)
1 CMOS-IC 4070
1 CMOS-IC 4069
1 CMOS-IC 4518
1 Diode 1N4001 (1N4001-1N4007)
1 Widerstand 470 Ohm
1 Widerstand 1,0 kOhm
1 Widerstand 47 kOhm
1 Kondensator 100 nF
1 Elektrolytkondensator 10 µF/16V
1 Standard-Leuchtdiode 3mm oder 5mm 3mm, 5mm
Bauteileset bei DES bestellen





Beschreibung



Alarm auf der Modellbahnanlage! Es brennt! Aber, halt, es ist nur ein künstliches Feuer, welches durch diese kleine Bastelei erzeugt wird.



Um den Effekt noch zu verbessern, sollte man diese Schaltung 2x aufbauen. Es sind dann nur ein weiterer 4070 und die Transistorstufe + weitere Bauteile nötig. Als zweite LED sollte man dann die Farbe rot wählen. Beide zusammen ergeben ein relativ realistisches Brandflackern.

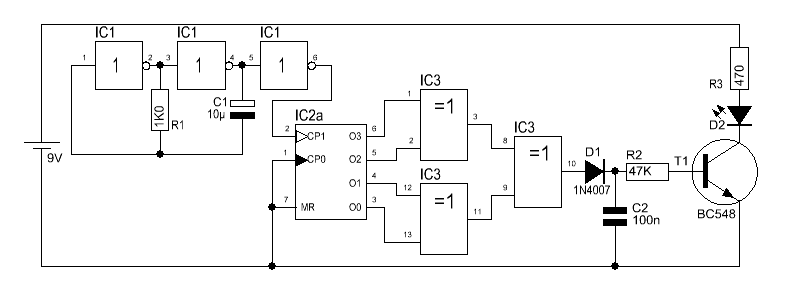

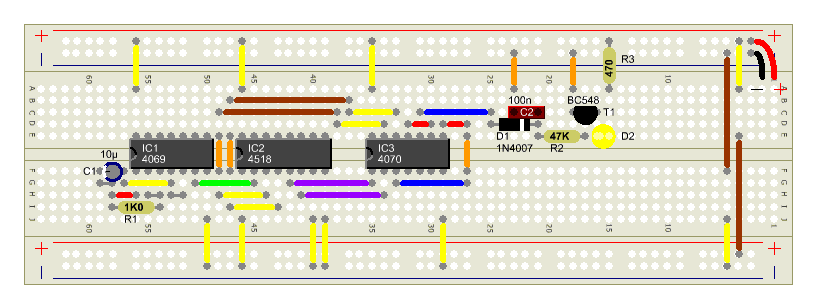

Aufbau
