Anz.	Bezeichnung	Datenblatt
1	Batterie/Spannungsquelle 9V
1	Transistor BC548C (BC546C-BC550C)
1	Feldeffekttransistor BF256
2	Widerstand 470 Ohm
1	Widerstand 1,0 kOhm
2	Widerstand 100 kOhm
1	Widerstand 1,0 MOhm
1	Elektrolytkondensator 10 µF/16V
2	Mikrotaster
1	Standard-Leuchtdiode 3mm oder 5mm	3mm, 5mm
Bauteileset bei DES bestellen

Jeder von uns kennt wohl Taschenlampen. Diese nützlichen Helfer in der Dunkelheit haben aber einen Nachteil. Sie leuchten immer mit voller Lichtstärke, außer die Batterien sind leer.

Moderne Taschenlampen besitzen anstatt der üblichen Glühlampen, Leuchtdioden. Mit Hilfe dieser kleinen Schaltung, lässt sich eine Taschenlampe bauen, die dimmbar ist. Wird der Taster S1 betätigt, erhöht sich die Leuchtstärke allmählich. Bei S2 sinkt diese entsprechend. Die Geschwindigkeit lässt sich mit den beiden Widerständen R1 und R2 anpassen.

Ein Video zu dieser Schaltung gibt es hier.

Feldeffekttransistor - Der Sensible

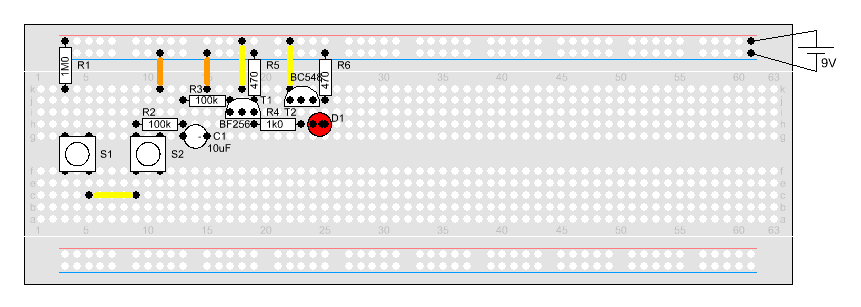

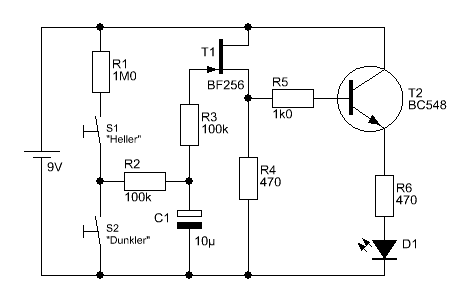

Bei dieser Schaltung wird die Eigenschaft von T1 verwendet, dass sich ein Feldeffekttransistor nur durch Spannung steuern lässt. Je nachdem, welchen Ladungszustand der Elko C1 besitzt steuert der FET mehr oder weniger durch. Dieser bildet dann mit Hilfe von R4 einen Spannungsteiler welcher den Transistor T2 entsprechend durchsteuern lässt. Dementsprechend hell leuchtet die Diode D1.

Um den Ladungszustand zu ändern kann man entweder S1 oder S2 betätigen. Mit S1 wird der Elko über R1 und R2 allmählich aufgeladen. S2 sorgt dafür dass sich der Elko über R2 langsam entlädt.
