Logiktester
Stückliste
| Anz. | Bezeichnung | Datenblatt |
| 1 |
Batterie/Spannungsquelle (Versorgung aus testender Schaltung) |
|
| 2 | Transistor BC558C (BC556C-BC560C) |
 |
| 4 | Diode 1N4148 |
|
| 1 | CMOS-IC 4011 |
|
| 2 | Widerstand 100 Ohm | |
| 3 | Widerstand 10 kOhm | |
| 1 | Kondensator 10µF | |
| 3 | Standard-Leuchtdiode 3mm oder 5mm |
3mm,
5mm |
Bauteileset bei DES bestellen |
||
Beschreibung
Wer viel mit Digital-/Mikroelektronik arbeitet, hat immer wieder das Problem, dass man den aktuellen Logikpegel an einer Position in der Schaltung wissen muss. Hierzu kann man unter anderem Logiktester verwenden.

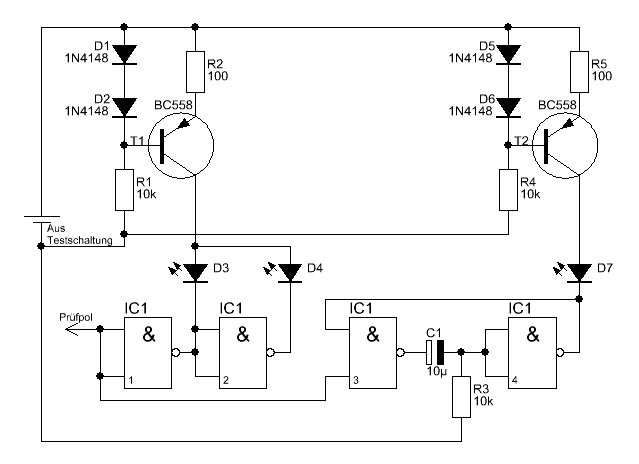

So einen Logiktester stellt diese Schaltung dar. Die Betriebsspannung des Testers wird aus der Schaltung entnommen und kann im Bereich von 3-15V liegen. Mit der Prüfspitze kann man nun die zu testenden Logikpegel antasten. Hierbei zeigen die 3 Leuchtdioden den entsprechenden Logikzustand an:
| leuchtende LED | Logiksignal |
| D3 | Es liegt ein 0-Signal an |
| D4 | Es liegt ein 1-Signal an |
| Alle LEDs | Es liegt ein Taktsignal/Impulsfolge an |
|
D3, D4 undefiniert D7 aus |
Kein Logikpegel oder TriState |

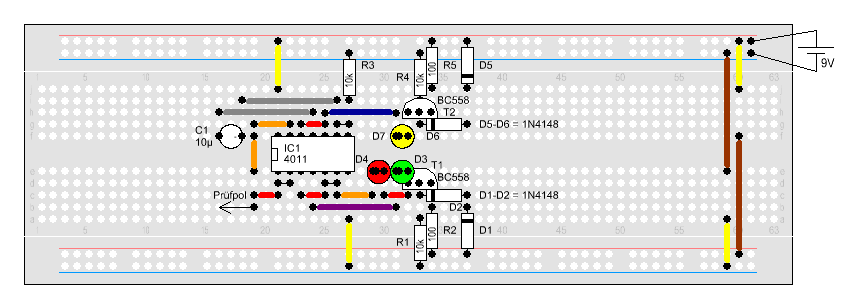

Aufbau
