Partyfinder



Stückliste



Anz. Bezeichnung Datenblatt
1 Batterie/Spannungsquelle 9V
6 Transistor BC548C (BC546C-BC550C)
3 Widerstand 220 Ohm
2 Widerstand 10 kOhm
4 Widerstand 47 kOhm
4 Widerstand 4,7 MOhm
2 Kondensator 100 nF
2 Elektret-Mikrofonkapsel
2 Standard-Leuchtdiode 3mm oder 5mm 3mm, 5mm
Bauteileset bei DES bestellen





Beschreibung



Sie sind am späten Abend in der Stadt unterwegs, weil sie zu einer Party wollen. Aber sie können diese einfach nicht finden. Vielleicht haben Sie etwas mehr Glück, wenn Sie diese kleine Schaltung zur Hilfe nehmen.

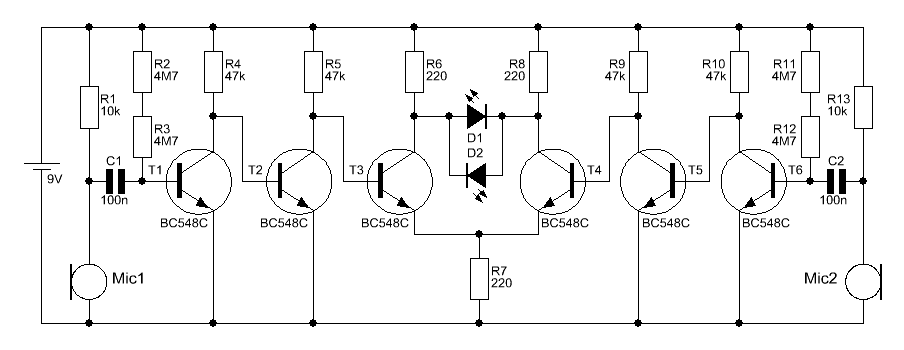

Die beiden Mikrofone nehmen den Schalpegel der Umgebung auf und je nachdem, welche Seite lauter ist, leuchtet die entsprechende LED auf. Bei lauterem Pegel auf der linken Seite, zeigt D1 dies an. D2 ist für die rechte Seite zuständig. Nun müssen Sie nur in die Richtung gehen, in der Richtung die Leuchtdioden zeigen.



Die Empfindlichkeit kann man variieren, indem man R2, R3 und R9, R10 ändert. Bei größeren Werten wird die Schaltung empfindlicher. Wie gut die Schaltung funktioniert hängt auch davon ab, wie stark die beiden Mikrofone akustisch voneinander getrennt sind.

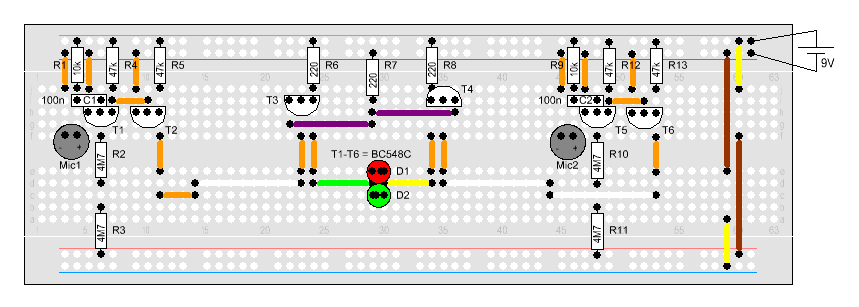

Aufbau









Empfohlene Lehrgänge



Differenzverstärker - Der feine Unterschied
