Reaktionstester



Stückliste



Anz. Bezeichnung Datenblatt
1 Batterie/Spannungsquelle 9V
6 Transistor BC548C (BC546C-BC550C)
2 Diode 1N4001 (1N4001-1N4007)
2 Widerstand 470 Ohm
4 Widerstand 22 kOhm
2 Widerstand 47 kOhm
3 Widerstand 100 kOhm
3 Mikrotaster
2 Standard-Leuchtdiode 3mm oder 5mm 3mm, 5mm
Bauteileset bei DES bestellen





Beschreibung



Es gibt mehrere Möglichkeiten sich mit einem Partner zu messen. Eine davon ist ein Reaktionstest. Hierbei kann diese Schaltung helfen.

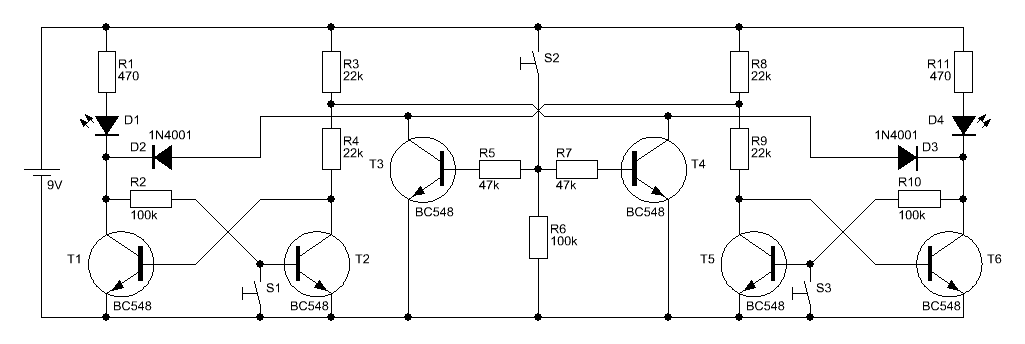

Eine dritte Person oder etwas Anderes gibt ein Startzeichen. Nun müssen die beiden Spieler schnellstmöglich auf einen der beiden Taster S1 oder S3 drücken. Derjenige, der zu erst den Taster betätigt, dessen Leuchtdiode wird aktiviert. Bei S1 leuchtet D1 auf und wenn S3 zuerst betätigt wird, leuchtet D4 auf. Der Gegenspieler ist sofort blockiert und kann seine LED nicht zum Leuchten bringen. Erst beim zurücksetzen der Schaltung mit Hilfe von S2 kann das Spiel von Neuem beginnen.



Wird die Schaltung in Betrieb genommen, kann es vorkommen, dass man erst einmal S2 betätigen muss.

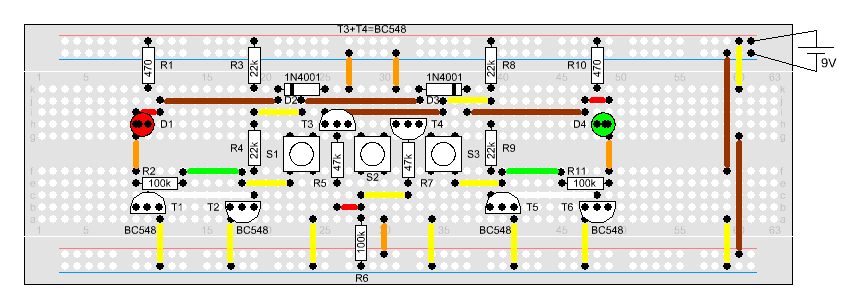

Aufbau









Empfohlene Lehrgänge



Bistabiler Multivibrator - Es kann nur Einen geben
