Regelbare elektronische Sicherung



Stückliste



Anz. Bezeichnung Datenblatt
1 Batterie/Spannungsquelle 9V
2 Transistor BC548C (BC546C-BC550C)
1 Transistor BD139
1 Widerstand 10 Ohm
1 Widerstand 100 Ohm
1 Widerstand 470 Ohm
3 Widerstand 1,0 kOhm
1 Trimmpotentiometer 50 kOhm
1 Standard-Leuchtdiode 3mm oder 5mm 3mm, 5mm
Bauteileset bei DES bestellen





Beschreibung



In den meisten Geräten muss man Sicherungen einsetzen um die empfindliche Elektronik vor Überlastung und Kurzschluss zu schützen. Herkömmliche Sicherungen sind aber leider recht langsam, so, dass evtl. schon ein Schaden im Gerät entstanden sein kann, bevor die Sicherung auslöst. Die Lösung hierfür sind elektronische Sicherungen.

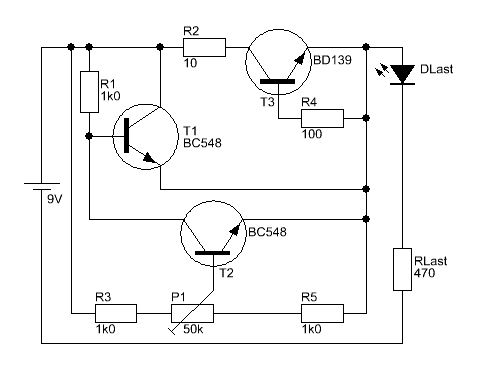

Ein einfache Lösung hierfür ist diese Schaltung. Diese Sicherung ist bis 300mA geeignet. Mit P1 wird der gewünschte Auslösestrom eingestellt.
