Rundenzähler



Stückliste



Anz. Bezeichnung Datenblatt Ersatz
1 Batterie/Spannungsquelle 9V
2 Transistor BC548C (BC546C-BC550C)
2 CMOS-IC 4518
2 CMOS-IC 4543
1 IR-Leuchtdiode LD271 LD274
1 IR-Transistor BPW96 BPW40
1 Widerstand 100 Ohm
1 Widerstand 470 Ohm
16 Widerstand 1,0 kOhm
2 Widerstand 47 kOhm
1 Widerstand 100 kOhm
1 Widerstand 1,0 MOhm
1 Mikrotaster
2 7-Segment-Anzeige 13,5mm mit gem. Kathode
Bauteileset bei DES bestellen





Beschreibung



Sie sind ein großer Fan von Autorennbahnen, haben aber immer ein kleines Problem. Wenn Sie mit Freunden ein paar Runden drehen, kann zum Schluss keiner mehr sagen, wer wie viel Runden gefahren ist. Das hat mit dieser Bastelei ein Ende.

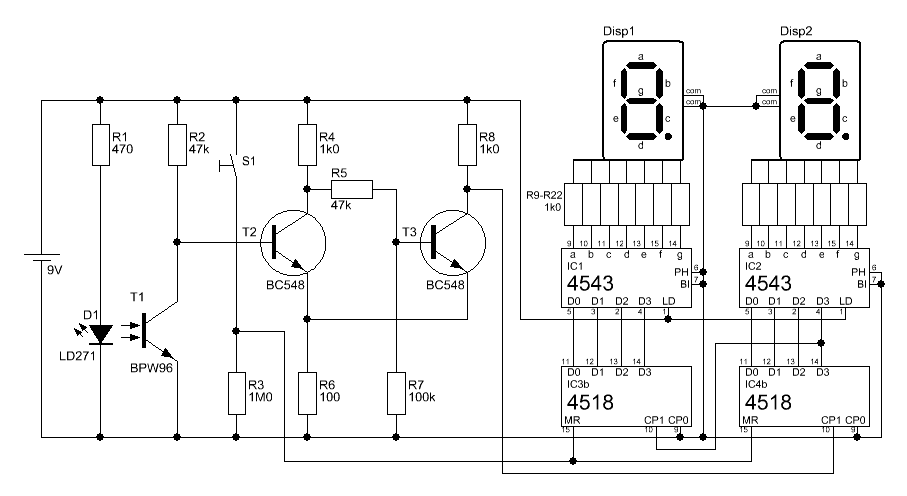

Die beiden IR-Elemente T1 und D1 werden am Rande der entsprechenden Spur angebracht. Nun zählt die Schaltung jedes Mal wenn der Lichtstrahl unterbrochen wird. Mit Hilfe von S1 kann die Schaltung auf 0 zurück gesetzt werden.



Man kann diese Schaltung aber auch als Stückzähler einsetzen. Man muss nur dafür sorgen, dass das zu zählende Stückgut den Lichtstrahl zwischen D1 und T1 unterbricht.

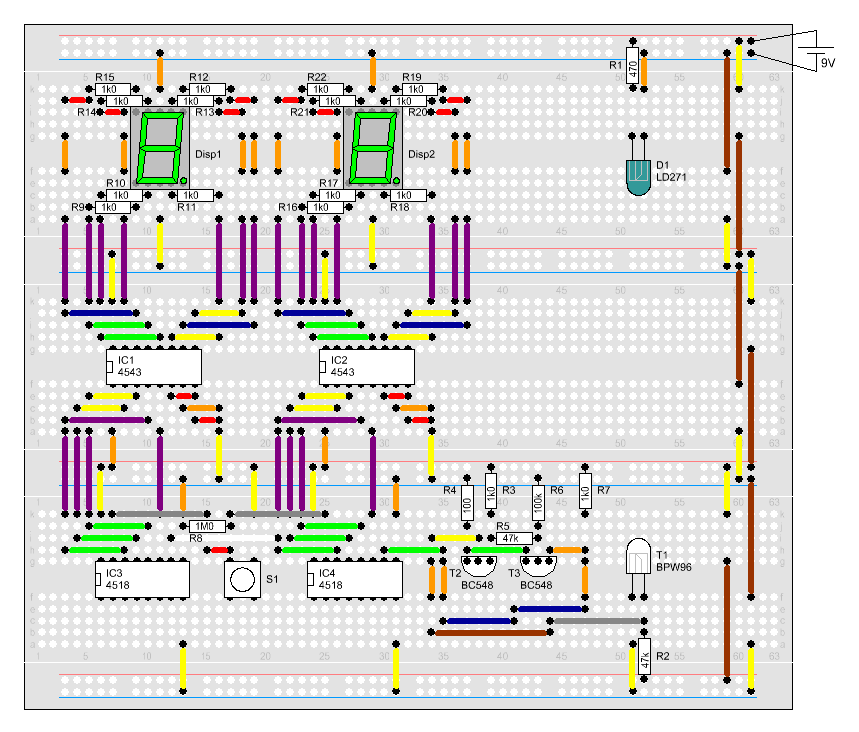

Aufbau
