Schiessbude



Stückliste



Anz. Bezeichnung Datenblatt
1 Batterie/Spannungsquelle 9V
1 CMOS-IC 4017
1 CMOS-IC 4027
1 CMOS-IC 4069
1 CMOS-IC 4081
9 Widerstand 470 Ohm
1 Widerstand 10 kOhm
3 Widerstand 100 kOhm
1 Elektrolytkondensator 10 µF / 16V
1 Kondensator 10 nF
2 Mikrotaster
7 Standard-Leuchtdiode 3mm oder 5mm grün 3mm, 5mm
1 Standard-Leuchtdiode 3mm oder 5mm gelb 3mm, 5mm
1 Standard-Leuchtdiode 3mm oder 5mm rot 3mm, 5mm
Bauteileset bei DES bestellen





Beschreibung



Auf Spielbudenplätzen und Kirmesveranstaltungen findet man immer wieder Schiessbuden in diversen Ausführungen. Bei einem Typ muss man vorbeifahrende Figuren treffen. Wir wären aber nicht Elektroniker, wenn wir so etwas nicht nachahmen könnten.

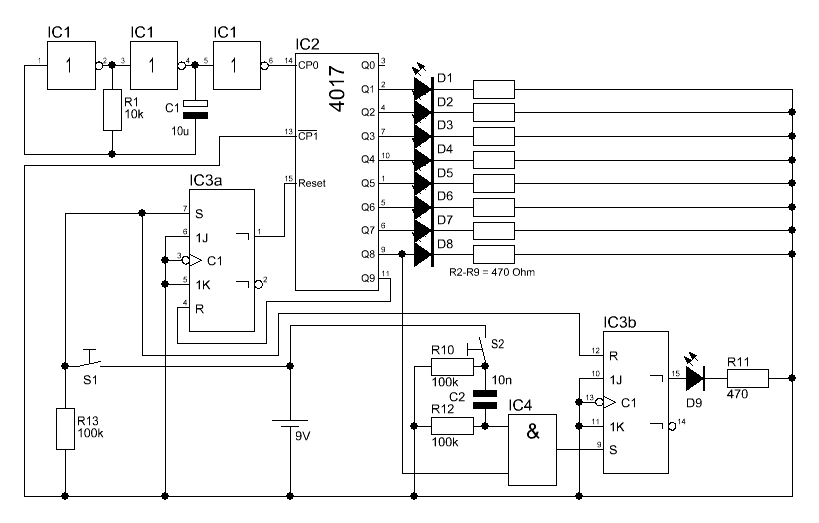

Bei dieser Schiessbude wird das los laufen der Figur durch den Taster S1 eingeleitet. Der Schütze muss nun S2 betätigen, sobald D8 aufleuchtet. Schafft er dies, so wird der Treffer durch D9 angezeigt. Die Meldung wird beim nächsten Start wieder gelöscht.



Es ist auch möglich eine andere LED als 'Ziel' zu deklarieren. Es muss dann nur der gewünscht Ausgang des 4017 auf das UND-Gatter gelegt werden.

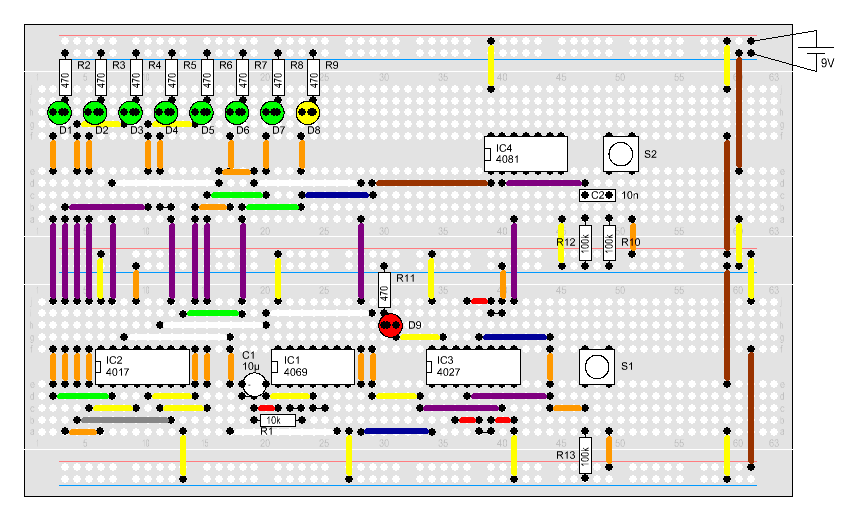

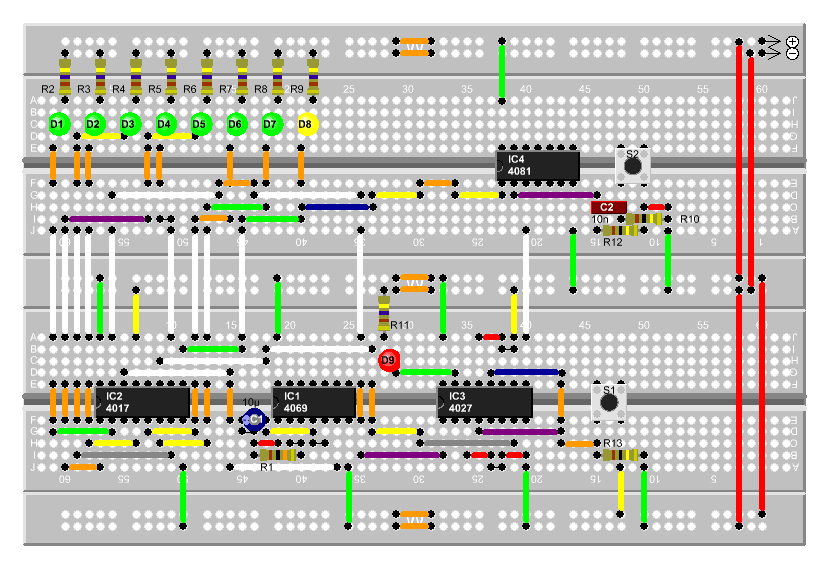

Aufbau
