Schweisslicht



Stückliste



Anz. Bezeichnung Datenblatt
1 Batterie/Spannungsquelle 9V
1 CMOS-IC 4070
1 CMOS-IC 4069
1 CMOS-IC 4518
1 Widerstand 470 Ohm
1 Widerstand 1,0 kOhm
1 Widerstand 220 kOhm
2 Elektrolytkondensator 10 µF/16V
1 Standard-Leuchtdiode 3mm oder 5mm blau 3mm, 5mm
Bauteileset bei DES bestellen





Beschreibung

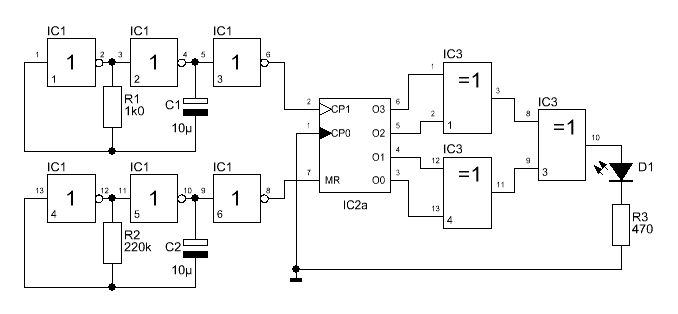

Heute ist mal wieder ein Treffen des Modellbauclubs. Sie schauen sich die Modellbahnanlage ihres Bekannten an und entdecken sofort ein nettes Details. In einem Gebäude sieht es so aus, als würden dort gerade Schweissarbeiten durchgeführt. So etwas wollen sie auch haben. Mit dieser Schaltung hier kein Problem.





Video



Ein Video zu dieser Schaltung gibt es hier.

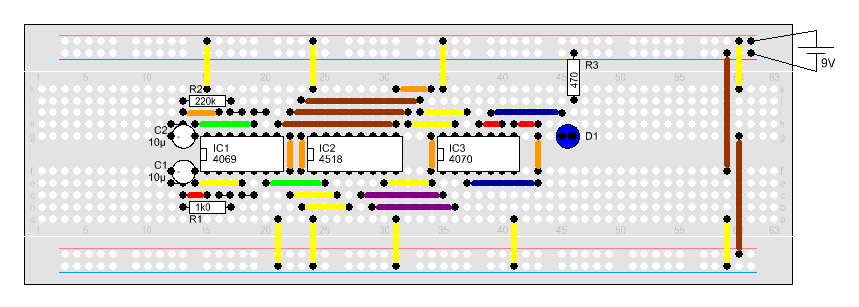

Aufbau
