Spannungsnegierer
Stückliste
| Anz. | Bezeichnung | Datenblatt |
| 1 | Batterie/Spannungsquelle 9V | |
| 1 | NE555 |
 |
| 1 | Diode 1N4001 (1N4001-1N4007) |
|
| 2 | Schottky-Diode BAT85 |
|
| 1 | Widerstand 10 Ohm | |
| 1 | Widerstand 22 kOhm | |
| 3 | Elektrolytkondensator 220 µF/16V | |
| 1 | Kondensator 1,0 nF | |
| 1 | Kondensator 100 nF | |
Bauteileset bei DES bestellen |
||
Beschreibung
Man entwickelt gerade eine nette kleine Schaltung und muss dabei feststellen, dass man eine negative Hilfsspannung benötigt. Nun hat man mehrere Möglichkeiten.
Zum Einen kann man das Netzteil so auslegen, dass man dort eine negative Spannung bekommen kann. Werden aber nur einige mA benötigt, wäre dieses Netzteil total überdimensioniert.
Eine weitere Möglichkeit wäre es, einen Operationsverstärker auf die Mitte der Betriebsspannung zu schalten und den OP-Ausgang als GND zu definieren. Hier hat man aber gleich 2 Nachteile. Beide Spannungspotentiale dürfen nur bis zur maximalen Strombelastbarkeit des OPs belastet werden. Wird aber im positiven Bereich ein recht großer Strom benötigt, ist dies auch ein Problem. Außerdem benötigt diese Schaltung die doppelte Betriebsspannung und da stößt man schnell an die Spannungsgrenze des Operationsverstärkers.

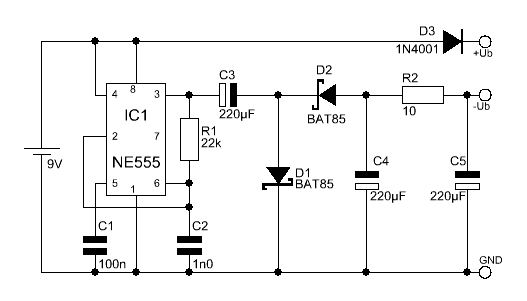

Die Lösung für dieses Problem ist diese kleine Schaltung. Sie negiert die angelegte Betriebsspannung und kann dabei einige mA liefern. Da am Anschluss '-Ub' die Spannung ein wenig geringer ist als die Betriebsspannung, wurde die Diode D3 eingeschliffen. Für den Betrieb dieser Hilfsschaltung ist diese Diode aber nicht notwendig.

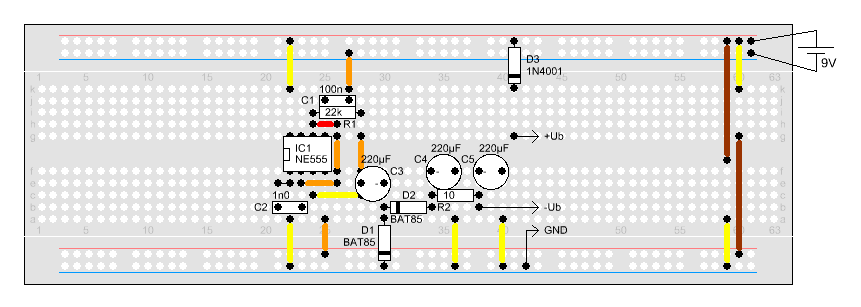

Aufbau
