Anz.	Bezeichnung	Datenblatt
1	Batterie/Spannungsquelle 9V
7	Transistor BC548C (BC546C-BC550C)
16	Diode 1N4148
1	CMOS-IC 4013
1	CMOS-IC 4017
1	CMOS-IC 4069
5	Widerstand 220 Ohm
1	Widerstand 470 Ohm
1	Widerstand 22 kOhm
5	Widerstand 47 kOhm
5	Widerstand 100 kOhm
1	Elektrolytkondensator 47µF / 16V
2	Minitaster
12	Standard-Leuchtdiode 3mm oder 5mm rot	3mm, 5mm
1	Standard-Leuchtdiode 3mm oder 5mm gelb	3mm, 5mm
3	Standard-Leuchtdiode 3mm oder 5mm grün	3mm, 5mm
Bauteileset bei DES bestellen

Heute geht es um die Formel 1 Weltmeisterschaft. Die Startpositionen der Fahrer stehen fest. Alle schauen jetzt gespannt auf die Startampel. Nach mehreren Rot-Phasen erscheint Grün und die Fahrer geben Vollgas. Wer wird das Rennen für sich entscheiden?

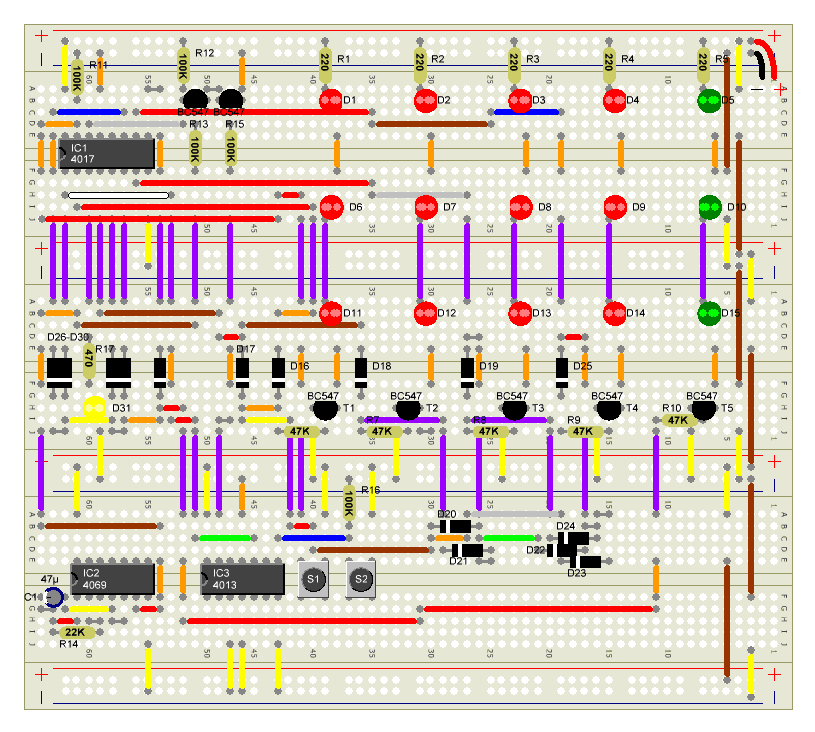

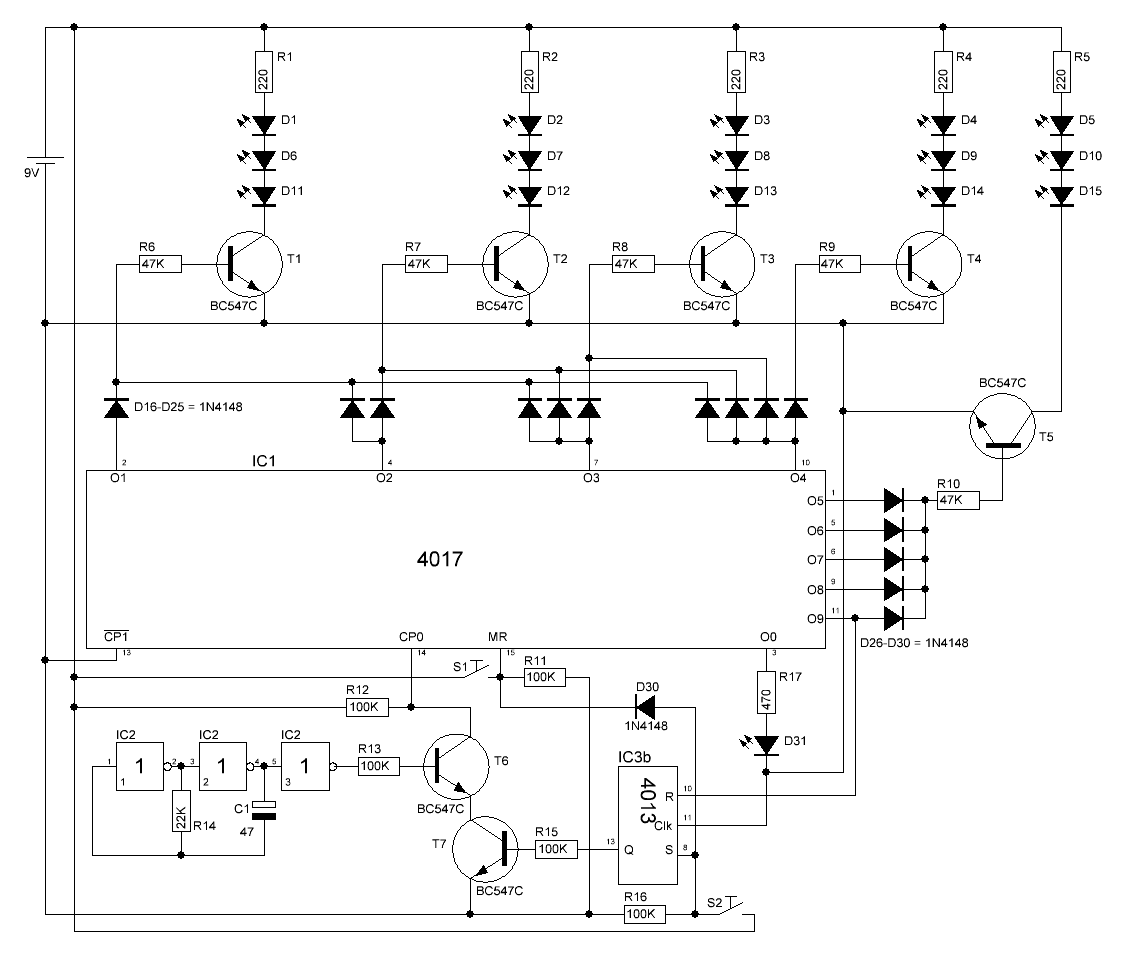

Mit dieser Schaltung kann man so eine Startampel für Autorennen nachbauen. Mit S1 wird die Ampel zurück gesetzt. Durch Betätigen von S2 wird die Startphase eingeleitet. Wenn grün aufleuchtet, und ca. 5s in Betrien war, kann die Ampel zurück gesetzt oder gleich neu gestartet werden.

Es ist auch möglich parallel zu den grünen LEDs (mit Vorwiderstand) ein Relais (Freilaufdiode nicht vergessen!) anzuschließen welcher z.B. den Fahrstrom einer Startschiene einer Slotcar-Bahn frei gibt. Solange dann die Ampel auf grün bleibt, fahren die Autos durch.

Ein Video zu dieser Schaltung gibt es hier.
