Anz. |
Bezeichnung |
Datenblatt |
|
1 |
Batterie/Spannungsquelle 9V |
|
|
8 |
Transistor BC548C (BC546C-BC550C) |
 |
|
1 |
CMOS-IC 4017 |
|
|
1 |
CMOS-IC 4069 |
|
|
1 |
CMOS-IC 4098 |
|
|
8 |
Diode 1N4148 |
|
|
8 |
Widerstand 470 Ohm |
|
|
1 |
Widerstand 10 kOhm |
|
|
1 |
Widerstand 100 kOhm |
|
|
8 |
Elektrolytkondensator 1,0µF / 16V |
|
|
1 |
Elektrolytkondensator 4,7µF / 16V |
|
|
1 |
Elektrolytkondensator 100µF / 16V |
|
|
8 |
Standard-Leuchtdiode 3mm oder 5mm |
3mm,
5mm |
Bauteileset bei DES bestellen |
In sternenklaren Nächten kann man sie immer wieder
beobachten. Kleine Lichtpunkte, die plötzlich erscheinen, eine Lichtspur am
Himmel zeichnen und dann wieder verlöschen. Die so genannten Sternschnuppen.

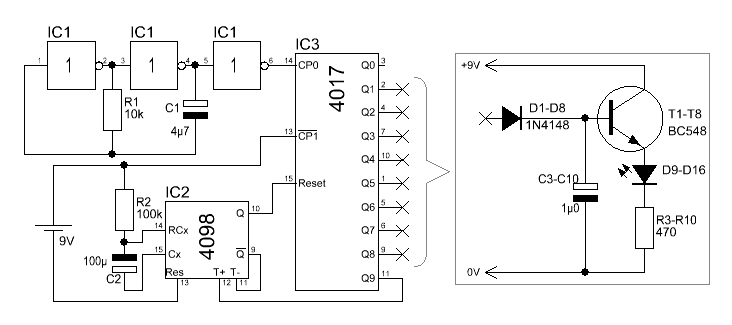

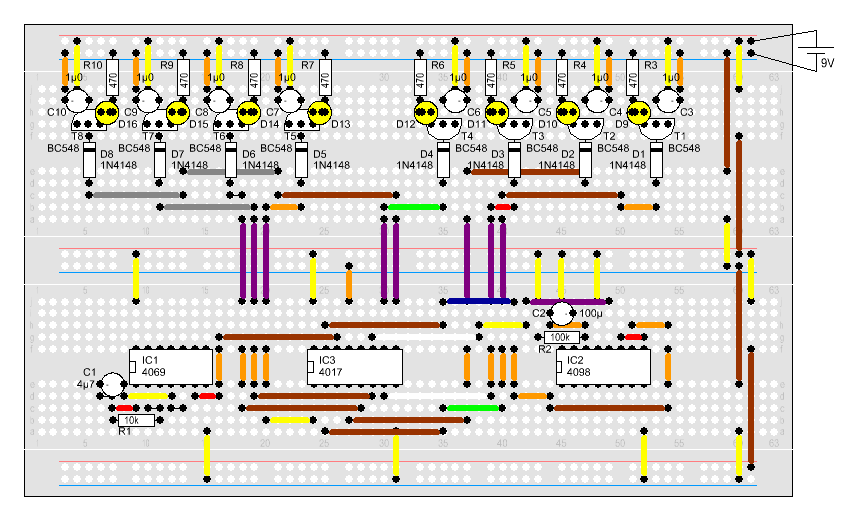

So etwas lässt sich auch elektronisch simulieren, was
diese Schaltung tut. Die LEDs D9-D16 leuchten schnell nacheinander auf und
verlöschen dann wieder. Nach einer Pause wiederholt sich das Schauspiel. Die
Länge der Pause zwischen den einzelnen Sternschnuppen wird bestimmt durch die
RC-Kombination C2/R2.
Ein Video zu dieser Schaltung gibt es
hier.
