Anz. |
Bezeichnung |
Datenblatt |
|
1 |
Batterie/Spannungsquelle 9V |
|
|
2 |
CMOS-IC 4060 |
 |
|
1 |
CMOS-IC 4027 |
|
|
1 |
CMOS-IC 4081 |
|
|
6 |
CMOS-IC 4518 |
|
|
6 |
CMOS-IC 4543 |
|
|
2 |
Diode 1N4148 |
|
|
2 |
Widerstand 470 Ohm |
|
|
44 |
Widerstand 1,0 kOhm |
|
|
3 |
Widerstand 1,0 MOhm |
|
|
1 |
Kondensator 100 nF |
|
|
2 |
Kondensator 22 pF |
|
|
1 |
Quarz 3,2768 MHz |
|
|
2 |
Mikrotaster |
|
|
1 |
Standard-Leuchtdiode 3mm oder 5mm |
3mm,
5mm |
|
6 |
7-Segment-Anzeige 13,5mm mit gem. Kathode |
|
Bauteileset bei DES bestellen |
Auf die Plätze ... Fertig ... Los!!!
Und der Sieger, mit 3 Minuten, 12 Sekunden und 24 Hundertstel ist ...
So, oder ähnlich, tönt es immer wieder bei diversen Wettbewerben. Um
festzustellen, wer denn nun der Schnellste Teilnehmer war, werden immer wieder
Stoppuhren eingesetzt. Diese messen die Zeit bis in den hundertstel Sekunden
Bereich.

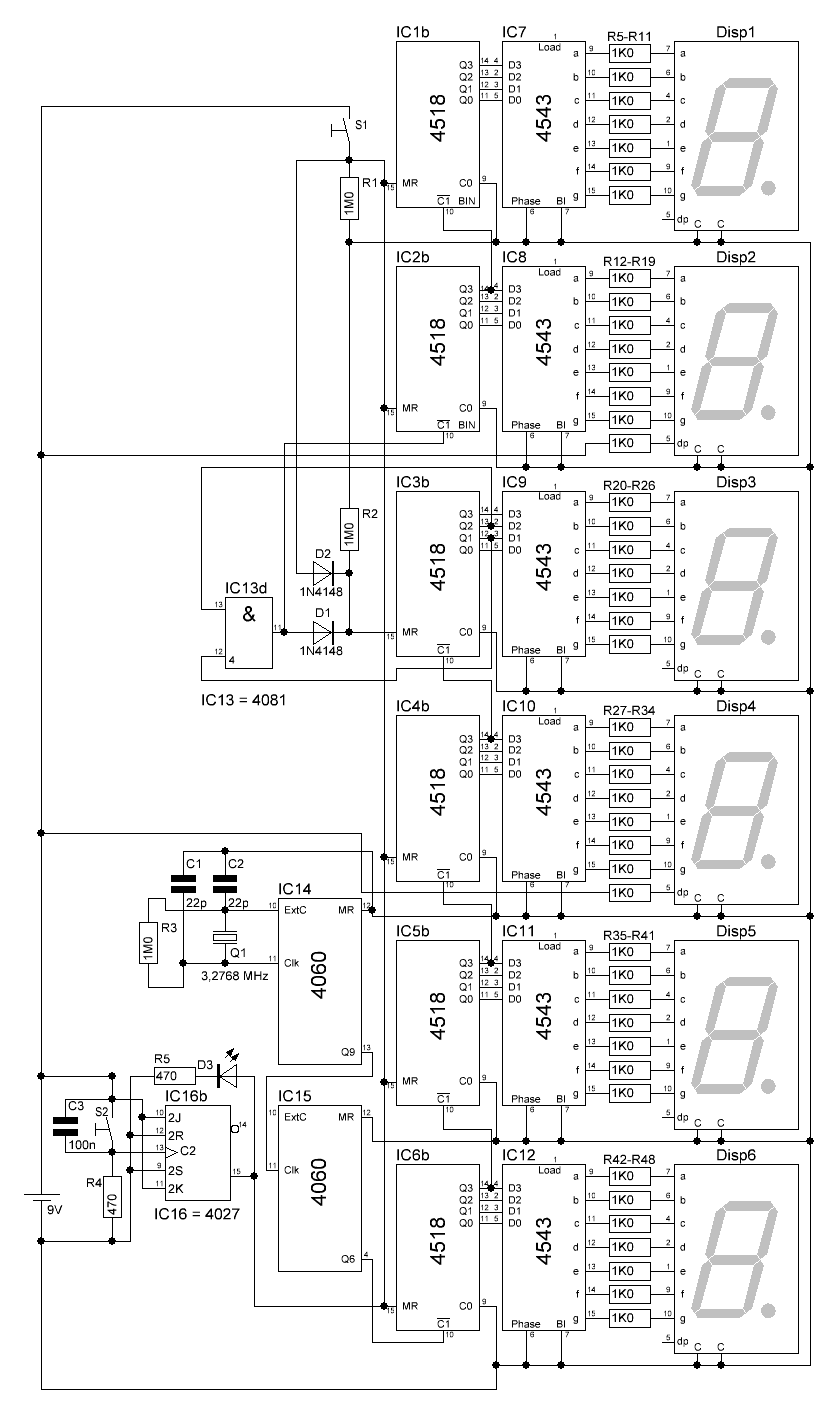

Mit dieser Bastelei soll auch so eine Stoppuhr vorgestellt werden. Gesteuert
wird die Uhr mit 2 Taster. S1 setzt die Zeit auf 0. Durch Druck auf S2 kann die
Zeit gestartet bzw. auch wieder gestoppt werden. Durch Verbindungen mit
Kontakten an der Start/Stop-Linie lassen sich sehr präzise Zeitmessungen
vornehmen. Auch ermöglicht es das eingesetzte FlipFlop (IC16) dafür, das man den
Start oder Stopp individuell anpassen kann.
Ein Video zu dieser Schaltung gibt es
hier.

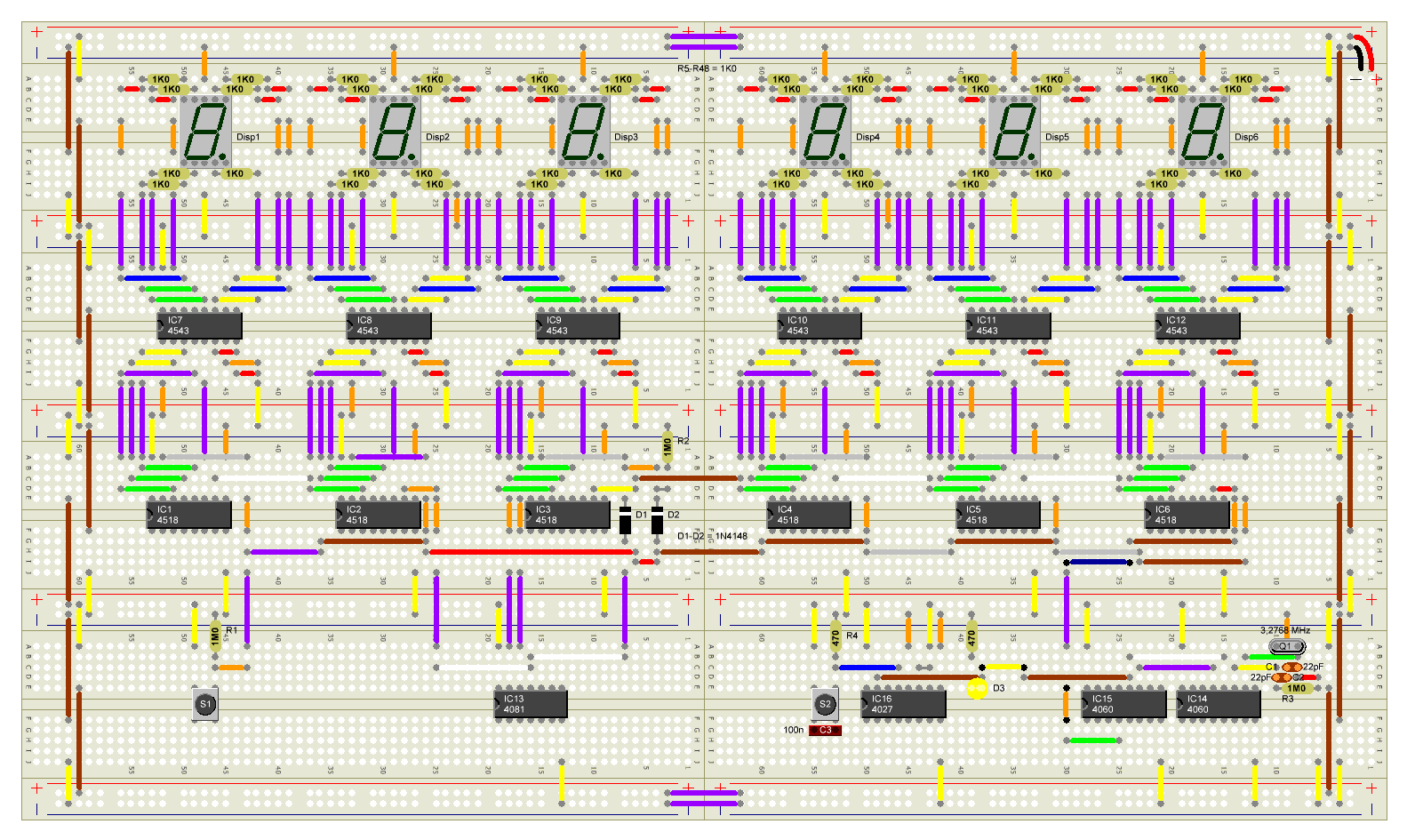

Zeichnung wird verkleinert
dargestellt. Für Originalgröße bitte anklicken.
