Anz. |
Bezeichnung |
Datenblatt |
Ersatz |
|
1 |
Batterie/Spannungsquelle 9V |
|
|
|
1 |
Transistor BC548C (BC546C-BC550C) |
 |
|
|
1 |
CMOS-IC 4011 |
|
|
|
1 |
CMOS-IC 4027 |
|
|
|
1 |
CMOS-IC 4093 |
|
|
|
1 |
CMOS-IC 4098 |
|
|
|
2 |
IR-Leuchtdiode LD271 |
|
LD274 |
|
2 |
IR-Transistor BPW96 |
|
BPW40 |
|
3 |
Widerstand 470 Ohm |
|
|
|
2 |
Widerstand 1,0 kOhm |
|
|
|
3 |
Widerstand 100 kOhm |
|
|
|
1 |
Elektrolytkondensator 100 µF / 16 V |
|
|
|
1 |
Standard-Leuchtdiode 3mm oder 5mm |
3mm,
5mm |
|
Bauteileset bei DES bestellen |
Es
nähert sich eine scharfe Kurve. Aber, das Tempo ist viel zu hoch ... Bremsen ...
BREMSEN ... Aber, es ist zu spät. Der Wagen kommt ins schleudern. Er überschlägt
sich mehrfach und landet dann im Bereich der Zuschauer ...
Ok.
Das war nur ein Szenario auf der heimischen Autorennbahn, wäre mit dieser

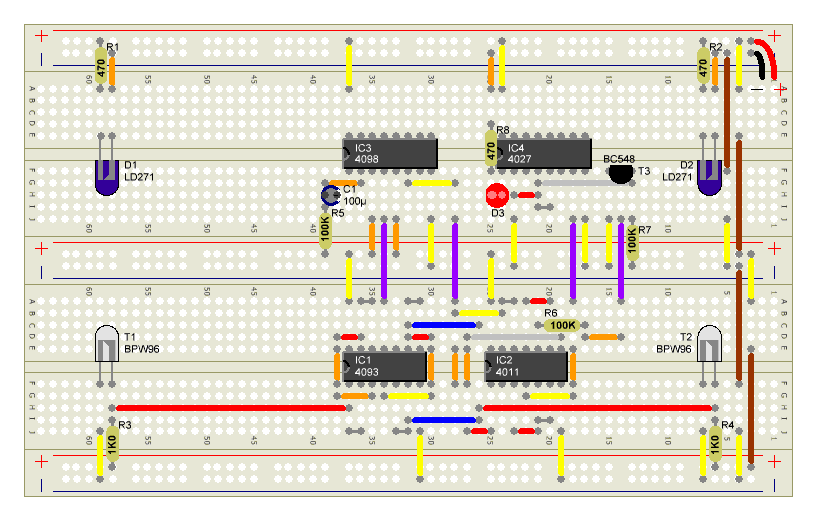

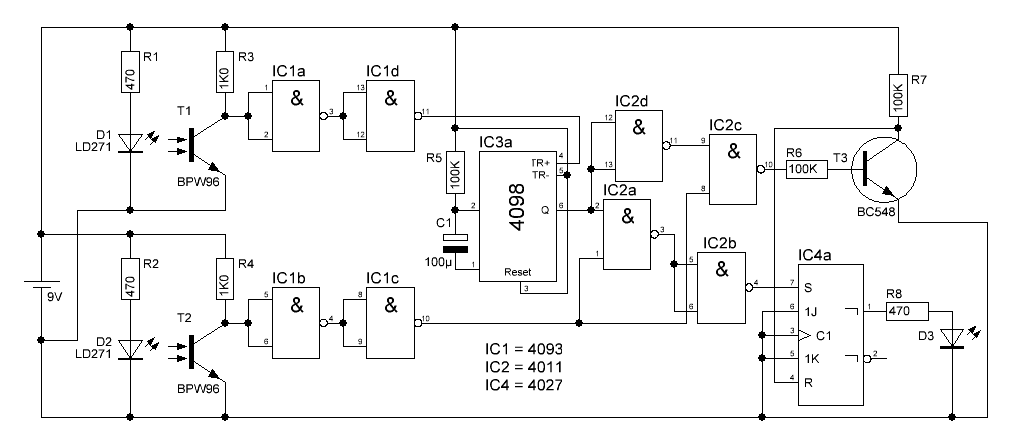

Bastelei hier wohl nicht passiert. Durchfährt das Auto die Lichtschranke D1/T1
und fährt es zu früh durch D2/T2, so leuchtet D3 auf und bleibt in Betrieb bis
zur nächsten, langsameren, Durchfahrt.
Die
Zeit für den Zeitabstand der beiden Lichtschranken bestimmen C1 und R5. Wird R5
durch einen Trimmer ergänzt, lässt sich die Zeit sogar indviduell anpassen.
