Treppenlicht



Stückliste



Anz. Bezeichnung Datenblatt
1 Batterie/Spannungsquelle 9V
3 Transistor BC548C (BC546C-BC550C)
2 Widerstand 470 Ohm
1 Widerstand 1,0 kOhm
4 Widerstand 10 kOhm
2 Widerstand 47 kOhm
1 Elektrolytkondensator 470 µF/16V
1 Mikrotaster
1 Trimmpotentiometer 100 kOhm
1 Standard-Leuchtdiode 3mm oder 5mm 3mm, 5mm
Bauteileset bei DES bestellen





Beschreibung



Sie kommen von einer Feier nach Hause. Die Sonne ist schon vor Stunden unter gegangen. Beim betreten des Hausflures wird der Lichttaster betätigt und im Flur wird es hell. In der Wohnung angekommen, kümmern sie sich nicht weiter um das Flurlicht. Es geht selbsttätig nach einigen Minuten wieder aus.

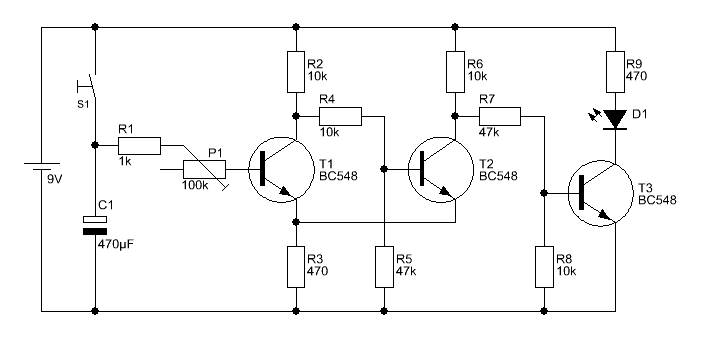

Diese hilfreiche Schaltung kann man mit einfachen Mitteln nachbauen. Bei dieser Schaltung drücken sie S1 und die Leuchtdiode D1 leuchtet auf. Nach einiger Zeit erlischt diese wieder von alleine. Wie lange die LED leuchten soll, kann mit P1 eingestellt werden. Der Regelbereich bei dieser Schaltung erstreckt sich von einigen Sekunden bis hin zu Minuten. Durch verändern der Kapazität von C1 lässt sich die Zeit noch erhöhen oder auch verringern.

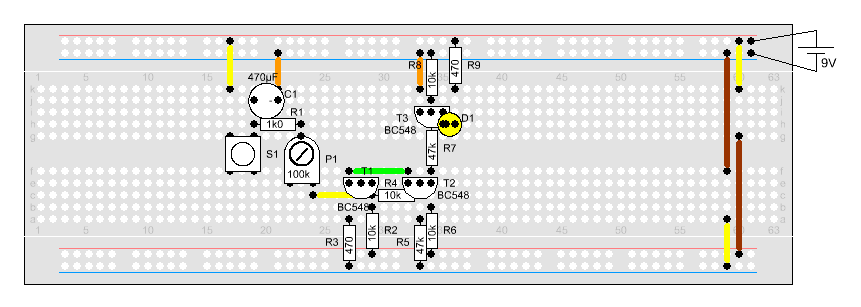

Aufbau









Empfohlene Lehrgänge



Schmitt-Trigger - Berechenbar bis auf mV





Funktionsbeschreibung



In Dieser Schaltung finden wir in der Hauptsache einen Schmitt-Trigger, bestehend aus den beiden Transistoren T1 und T2, einer Treiberstufe mit T3 und den Taster mit dem zeitbestimmenden Kondensator C1.



Betätigt man den Taster S1, wird der Elko schlagartig auf volle Kapazität aufgeladen. Nach dem los lassen des Tasters, gibt der Elko seine Energie allmählich wieder über den Widerstand R1, P1, der Basic-Emitter-Strecke von T1 und R3 wieder ab. Dieser kleine Strom veranlasst den Schmitt-Trigger durchzusteuern. T2 wird hierbei gesperrt und T3 kann den Strom für die Leuchtdiode D1 freigeben. Sie leuchtet auf.



Nach einiger Zeit, reicht der Strom des Elkos nicht mehr aus um genügend Energie für die Basis von T1 bereit zu stellen. Dieser sperrt nun und gibt somit T2 über R2 und R4 die Möglichkeit durchzusteuern. Dadurch wird die Basis des Treibertransistors nach Null kurzgeschlossen und dieser sperrt. Die Leuchtdiode erlischt wieder.



Die Schaltung bleibt nun in diesem Zustand, bis C1 durch S1 wieder aufgeladen wird.
