Anz.	Bezeichnung	Datenblatt
1	Batterie/Spannungsquelle 9V
4	Transistor BC558C (BC556C-BC560C)
1	Widerstand 470 Ohm
1	Widerstand 4,7 kOhm
1	Widerstand 220 kOhm
2	Widerstand 470 kOhm
2	Widerstand 1,0 MOhm
1	Elektrolytkondensator 2,2 µF/16V
1	Trimmpotentiometer 1,0 MOhm
1	Standard-Leuchtdiode 3mm oder 5mm	3mm, 5mm

Bei vielen elektronischen Geräten wird der Betriebszustand durch eine Leuchtdiode dargestellt. Bei batteriebetriebenen Geräten, zeigt die Leuchtdiode durch Blinken auch an, dass die Batterie fast erschöpft ist und bald gewechselt werden sollte.

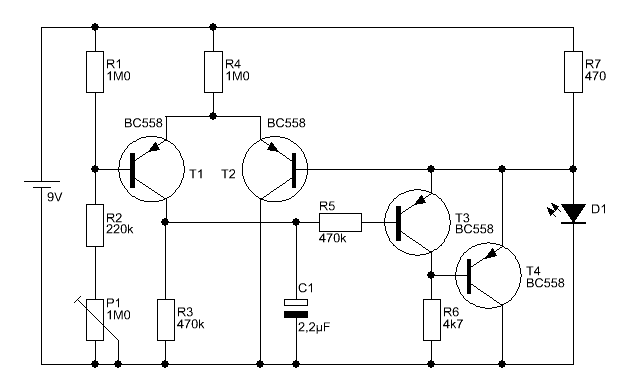

Für so eine Funktion ist diese Schaltung entwickelt worden. Reicht die Betriebsspannung aus, um das Gerät ausreichend zu versorgen, leuchtet die LED D1 dauerhaft. Sinkt jedoch die Spannung unter einen bestimmten Wert, dessen Schwelle sich mit dem Potentiometer P1 einstellen lässt, beginnt die Leuchtdiode zu blinken. Die Blinkfrequenz kann mit Hilfe des Elkos C1 nach eigenen Bedürfnissen angepasst werden.

Diese Schaltung ist für eine Betriebsspannung von 9V ausgelegt. Wenn man sie für eine andere Spannung verwenden möchte, muss man lediglich den Vorwiderstand der Leuchtdiode (R7) gegen den passenden Wert eintauschen.
