Vogelgezwitscher
Stückliste
| Anz. | Bezeichnung | Datenblatt |
| 1 | Batterie/Spannungsquelle 9V | |
| 5 | Transistor BC548C (BC546C-BC550C) |
 |
| 1 | Widerstand 100 Ohm | |
| 3 | Widerstand 1,0 kOhm | |
| 1 | Widerstand 4,7 kOhm | |
| 1 | Widerstand 10 kOhm | |
| 2 | Widerstand 22 kOhm | |
| 2 | Widerstand 47 kOhm | |
| 3 | Elektrolytkondensator 4,7 µF/16V | |
| 2 | Kondensator 4,7 nF | |
| 1 | Mikrotaster |
|
| 1 | Lautsprecher 0,5W/8 Ohm | |
Bauteileset bei DES bestellen |
||
Beschreibung
Sie spazieren durch einen ruhigen Park und genießen die frische Luft und das zwitschern der Vögel. Die Sonne strahlt eine wohlige Wärme aus. Doch dann müssen sie leider feststellen, dass es alles nur Fantasie ist. Ein Blick aus dem Fenster verrät, es ist tiefster Winter mit massiven Schneestürmen.

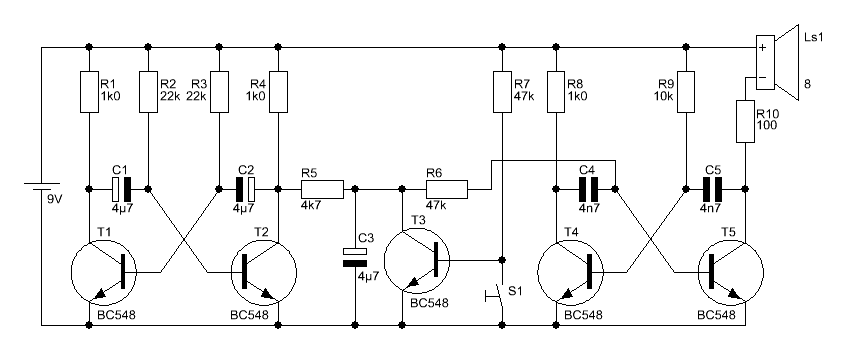

Diese kleine Schaltung kann den Sommer leider auch nicht herbei zaubern. Aber, dass zwitschern der Vögel kann man teilweise mit Hilfe dieser Bastelei nachahmen. Durch den Druck auf den Taster S1, ertönt aus dem Lautsprecher ein rhythmisches 'Fiep fiep'.
Video
Ein Video zu dieser Schaltung gibt es hier.

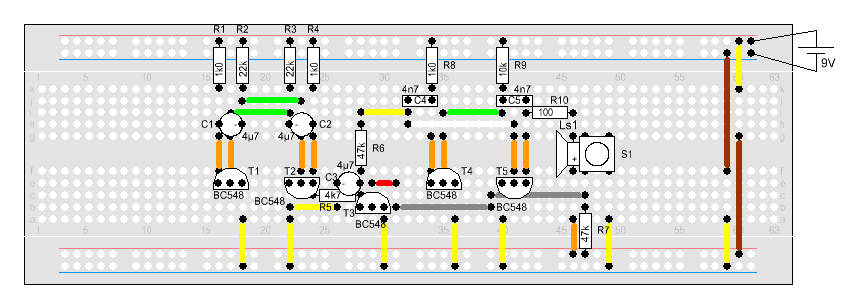

Aufbau
Empfohlene Lehrgänge
Astabiler Multivibrator - Eine unruhige Schaltung
