Zahl oder Adler



Stückliste



Anz. Bezeichnung Datenblatt
1 Batterie/Spannungsquelle 9V
4 Transistor BC548C (BC546C-BC550C)
2 Widerstand 470 Ohm
2 Widerstand 1,0 kOhm
2 Widerstand 10 kOhm
4 Widerstand 47 kOhm
2 Kondensator 10 nF
1 Kondensator 100 nF
1 Mikrotaster
2 Standard-Leuchtdiode 3mm oder 5mm 3mm, 5mm
Bauteileset bei DES bestellen





Beschreibung



Jeder muss tagtäglich Entscheidungen treffen. Einige sind dabei ziemlich unentschlossen. Die behelfen sich evtl. mit einer Münze, die kurz in die Luft geworfen wird und je nachdem, welche Seite die Münze danach aufzeigt, fällt die Entscheidung aus.



Für solche Entscheidungen kann jetzt diese Schaltung helfen. Hier wird einfach der Taster S1 betätigt. Beide Leuchtdioden leuchten auf. Nach dem loslassen des Tasters, bleibt die Schaltung bei einer der beiden LEDs stehen. Es ist ratsam für die beiden Leuchtdioden unterschiedliche Farben zu wählen.



Mit Hilfe dieser Schaltung kann man auch ein kleines Ratespiel gestalten. Es soll dabei erraten werden, welche Leuchtdiode als nächstes aufleuchtet.





Video



Ein Video zu dieser Schaltung gibt es hier.

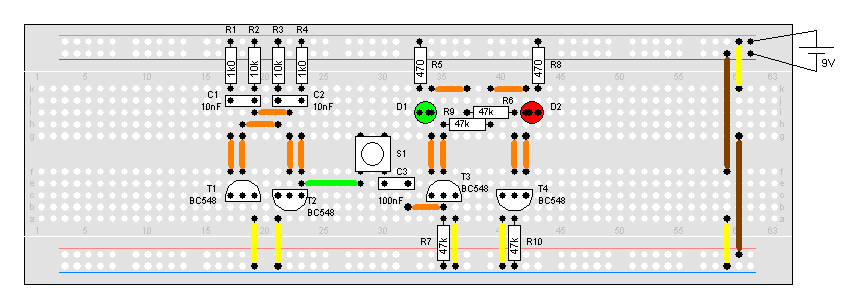

Aufbau









Empfohlene Lehrgänge



Astabiler Multivibrator - Eine unruhige Schaltung

Bistabiler Multivibrator - Es kann nur Einen geben

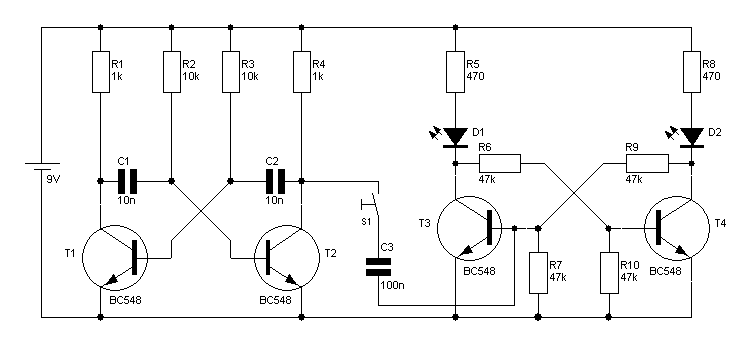

Funktionsbeschreibung



Mit Hilfe einer astabilen Kippstufe, bestehend aus den Transistoren T1, T2, den Kondensatoren C1, C2 und den Widerständen R1-R4, wird eine hohe Frequenz erzeugt. Wird nun der Taster S1 betätigt, lädt sich der Kondensator C3 auf oder er wird entladen, je nach aktuellem Zustand des Multivibrators.



Die aktuelle Ladespannung wird auf eine bistabile Kippstufe gegeben, die aus den Transistoren T2 und T3, den Widerständen R5-R10, sowie den beiden Leuchtdioden D1 und D2 bestehen. Diese Kippstufe wird dann gesetzt oder zurückgesetzt. Solange der Taster betätigt ist, geschieht dies mit der Geschwindigkeit der astabilen Stufe. Beim loslassen von S1 behält die Kippstufe den aktuellen Zustand bei und die entsprechende Leuchtdiode leuchtet dauerhaft bis zum erneuten Betätigen des Tasters.
