Zeitrelais, Einschaltverzögert



Stückliste



Anz. Bezeichnung Datenblatt
1 Batterie/Spannungsquelle 9V
1 NE555
1 Widerstand 470 Ohm
2 Widerstand 1,0 kOhm
1 Elektrolytkondensator 100 µF/16V
1 Kondensator 1,0 nF
1 Kondensator 10 nF
1 Trimmpotentiometer 100 kOhm
1 Standard-Leuchtdiode 3mm oder 5mm 3mm, 5mm
Bauteileset bei DES bestellen





Beschreibung



Wer es häufiger mit Relaissteuerungen zu tun hat, der wird auch immer wieder einmal so genannte Zeitrelais benötigen. Leider sind diese meist nicht wirklich günstig. Also muss man sich eben selbst behelfen.

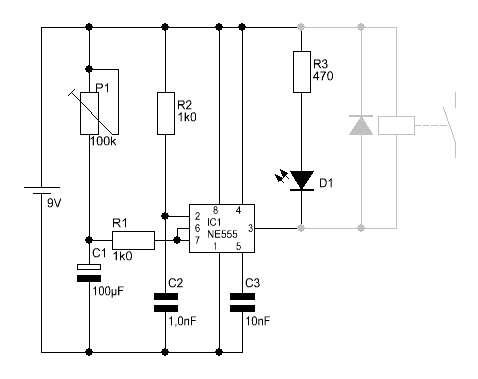

Diese kleine Schaltung stellt ein solches Zeitrelais dar. Es ist eine Einschaltverzögerung. Der Ausgang wird symbolisiert durch die LED D1 welche man durch ein Relais ersetzen oder auch parallel schalten kann. Die Freilaufdiode darf natürlich nicht vergessen werden.



Mit P1 kann man die Verzögerungszeit ändert. Benötigt man andere Verzögerungszeiten, so kann dies durch Wechsel von C1 geschehen.

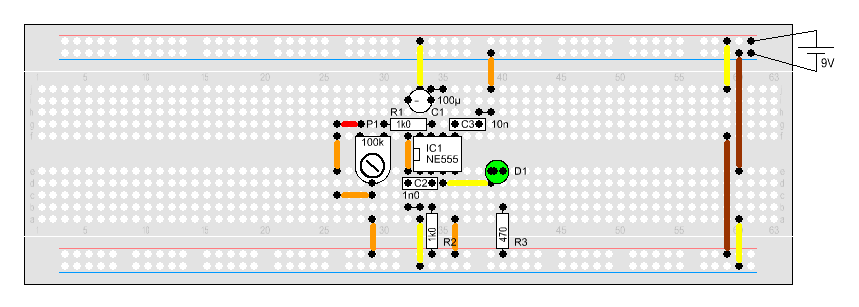

Aufbau
