Inverter



Stückliste



Kernschaltung



Anz. Bezeichnung Datenblatt
1 Batterie/Spannungsquelle 9V
2 Transistor BC548C (BC546C-BC550C)
1 Transistor BC558C (BC556C-BC560C)
2 Widerstand 47 kOhm
1 Widerstand 100 kOhm
Bauteileset bei DES bestellen





Ergänzung für Schaltungstest



Anz. Bezeichnung Datenblatt
1 Widerstand 470 Ohm
1 Widerstand 47 kOhm
1 Mikrotaster
1 Standard-Leuchtdiode 3mm oder 5mm grün 3mm, 5mm
Bauteileset bei DES bestellen

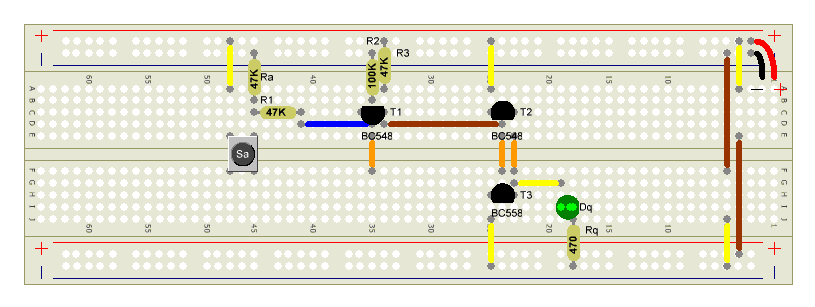

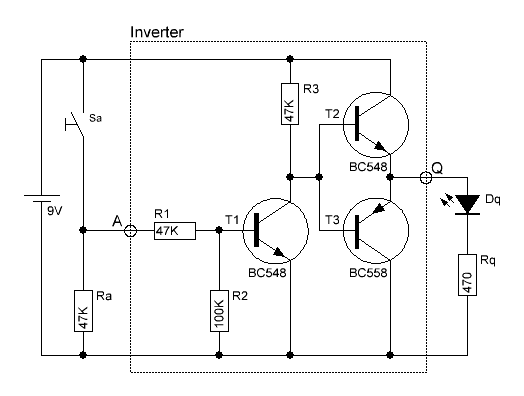

Schaltung









Kurzbeschreibung



Die Inverter-Funktion basiert im Grunde nur auf eine Transistorstufe welche das Eingangssignal umkehrt also invertiert.



Am Ausgang befindet sich eine NPN/PNP-Transistorstufe welche als Gegentaktstufe geschaltet ist wie es bei digitalen Schaltkreisen üblich ist.



Mit Sa kann man nun 0 bzw. 1-Signale auf den Inverter geben um das Funktionsmodul zu testen. Dq zeigt das entsprechende Ergebnis an.
