Anz.	Bezeichnung	Datenblatt
2	Batterie/Spannungsquelle 9V
1	LM317L
1	Widerstand 100 Ohm
1	Taster, Schließer-Kontakt
1	Messwerk/Multimeter 15V
1	Optionale Prüfbuchsen
1	Optionales Gehäuse

Ist die Diode noch in Ordnung? Welcher Zener-Spannung hat diese Zener-Diode? Ist es überhaupt eine Z-Diode?

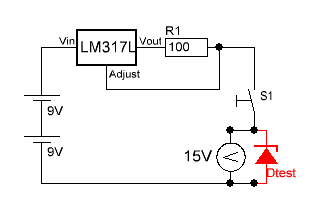

Viele kennen diese oder ähnliche Fragen. Mit diesem kleinen Gerät kann man die Fragen zum Großteil beantworten. Die zu untersuchende Diode wird an die Prüfstelle gehalten, welche man durch Buchsenleisten/Buchsenpins realisieren sollte, und das Messwerk oder das Multimeter zeigen die Zenerspannung an. Oder, wenn die Diode in Durchflussrichtung geschaltet ist, die Durchflussspannung.

Mit dem Taster kann man nun den Test starten. Hiermit lassen sich Zener-Dioden bis 15V prüfen, was in den meisten Fällen reichen sollte. Der Prüfstrom beträgt 12,5 mA, damit die Dioden auch ein wenig belastet werden und keine 'Kaltmessung' erfolgt.
