Nach einer Grundidee von P. Hildmann
|
Anz. |
Bezeichnung |
Datenblatt |
|
1 |
Batterie/Spannungsquelle 9V |
|
| 4 |
Operationsverstärker TL081 |
 |
| 1 |
Transistor BC547 |
|
| 1 |
Transistor BC557 |
|
|
3 |
Diode 1N4148 |
|
| 1 |
Widerstand 220 Ohm |
|
| 1 |
Widerstand 1,0 kOhm |
|
| 3 |
Widerstand 47 kOhm |
|
| 1 |
Widerstand 100 kOhm |
|
| 4 |
Widerstand 220 kOhm |
|
| 2 |
Widerstand 470 kOhm |
|
| 1 |
Widerstand 1,0 MOhm |
|
| 1 |
Kondensator
10 nF |
|
| 2 |
Kondensator
100 nF |
|
| 2 |
Elektrolytkondensator
10 µF/16V |
|
|
1 |
Lichtabhängiger Widerstand (LDR) |
|
| 1 |
Trimmpotentiometer 50 kOhm |
|
|
2 |
Standard-Leuchtdiode 3mm oder 5mm |
3mm,
5mm |
In der HiFi-Technik hat man es immer wieder mit
überlauten Signalwellen zu tun. Diese sorgen oft für eine verzehrte Wiedergabe.

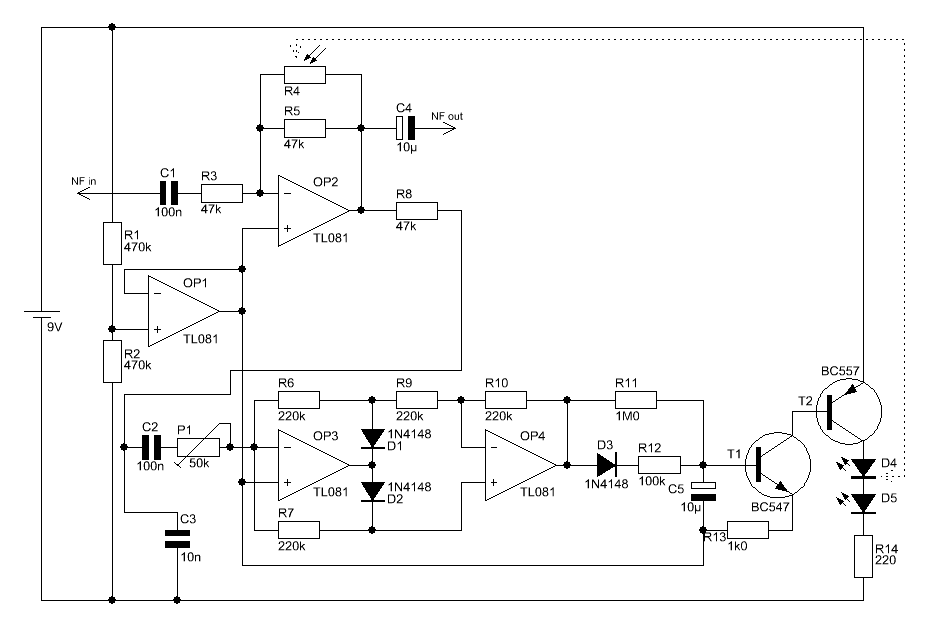

Um diesen Rechnung zu tragen, gibt es diesen
Audio-Limiter. Dieser begrenzt die Maximallautstärke der Signalquelle. Welche
Stärke das Ausgangssignal haben soll, lässt sich mit P1 regulieren.
Eine Besonderheit beim Aufbau sollte man jedoch
beachten. Eine der beiden LEDs (D4 oder D5) muss eine enge optische Verbindung
haben (gestrichelte Linie). Man muss dafür sorgen das die LDR nur das Licht der
LED einfängt.
