Digitale Analoguhr

Nach einer Grundidee von P. Hildmann



Stückliste



Anz. Bezeichnung Datenblatt
1 Batterie/Spannungsquelle 5V
1 ATmega8
1 DS1307
1 Batterie 3V (CR2032)
1 Quarz 32,768 kHz
2 Taster
2 Widerstand 4,7 kOhm
1 Widerstand 10 kOhm
2 Kondensator 100 nF
72 Standard-Leuchtdiode 3mm oder 5mm 3mm, 5mm





Beschreibung



Trotz der heutigen immer weiter fortschreitenden Digitalisierung haben Analoguhren ihren Reiz nicht verloren. Eine Brücke zwischen moderner Elektronik und althergebrachte Technik stellt diese digitale Analoguhr da.

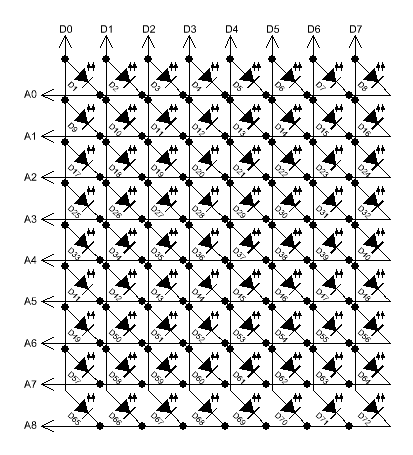

Bei dieser Uhr wird das Zifferblatt aus 60 LEDs (D1-D60) dargestellt. Die LED, welche aufleuchtet stellt die aktuelle Minute da. Die LEDs D65-D72 bilden zusätzlich die Stunden 1-8 und D61-D64 die Stunden 9-12.



Nach der Inbetriebnahme kann die Uhr mit den Tasten S1 und S2 gestellt werden. Ein Druck auf einer der beiden Taster versetzt die Uhr in den Stellmodus. Dies wird durch Blinken der LEDs angezeigt. Durch S1 lassen sich nun die Minuten und durch S2 die Stunden stellen. Es ist nicht nötig, nach dem Stellen noch etwas zu machen. Die Uhr kehrt automatisch in den Betriebsmodus zurück, wenn 10 Sekunden lang keine Taste mehr betätigt wurde.

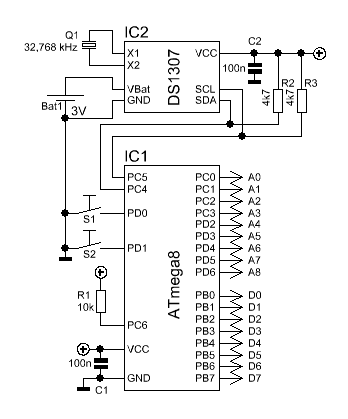

Schaltplan









Betriebsprogramm



$regfile "m8def.dat"
$crystal = 1000000


Config Scl = Portc.5                                        'Is serial clock SCL
Config Sda = Portc.4                                        'Is serial data SDA

Declare Sub Ausgabedaten()
Declare Sub Uhr_stellen()
Declare Sub Ausgabe(byval N As Byte)
Declare Sub Randanzeige()

Config Portb = Output
Dat Alias Portb

Config Portc.0 = Output
A0 Alias Portc.0

Config Portc.1 = Output
A1 Alias Portc.1

Config Portc.2 = Output
A2 Alias Portc.2

Config Portc.3 = Output
A3 Alias Portc.3

Config Portd.2 = Output
A4 Alias Portd.2

Config Portd.3 = Output
A5 Alias Portd.3

Config Portd.4 = Output
A6 Alias Portd.4

Config Portd.5 = Output
A7 Alias Portd.5

Config Portd.6 = Output
A8 Alias Portd.6

Config Portd.0 = Input
Portd.0 = 1
Key1 Alias Pind.0

Config Portd.1 = Input
Portd.1 = 1
Key2 Alias Pind.1

Dim Minute As Byte , Stunde As Byte , Hstring As String * 10
Dim Daten(10) As Byte , I As Byte , Count As Word

   Stunde = 0
   Minute = 0

Do

'RTC auslesen
   I2cstart
   I2cwbyte &HD0
   I2cwbyte 0

   I2cstart
   I2cwbyte &HD1
   I2crbyte I , Ack
   I2crbyte Minute , Ack
   I2crbyte Stunde , Nack
   I2cstop


   Call Ausgabedaten
   Call Ausgabe(50)
   Call Randanzeige

   'Uhr stellen
   If Key1 = 0 Then Call Uhr_stellen()
   If Key2 = 0 Then Call Uhr_stellen()

Loop

Sub Uhr_stellen()
   Count = 0

   While Count < 100
      Call Ausgabedaten
      Call Ausgabe(50)
      Call Randanzeige

         Hstring = Hex(minute)
         Minute = Val(hstring)
         Hstring = Hex(stunde)
         Stunde = Val(hstring)

      If Key1 = 0 Then Gosub Incmin
      If Key2 = 0 Then Gosub Incstd

      Waitms 100

         Hstring = "0" + Str(minute)
         Hstring = Right(hstring , 2)
         Hstring = "&H" + Hstring
         Minute = Hexval(hstring)

         Hstring = "0" + Str(stunde)
         Hstring = Right(hstring , 2)
         Hstring = "&H" + Hstring
         Stunde = Hexval(hstring)

      Incr Count
   Wend

   I2cstart
   I2cwbyte &HD0
   I2cwbyte 0
   I2cwbyte &H00                                            'Sekunde
   I2cwbyte Minute                                          'Minute
   I2cwbyte Stunde                                          'Stunde
   'I2cwbyte 1                                               'Wochentag
   'I2cwbyte &H25                                            'Tag
   'I2cwbyte &H01                                            'Monat
   'I2cwbyte &H11                                            'Jahr
   'I2cwbyte 0
   I2cstop

End Sub

Incmin:
   Incr Minute
   If Minute > 59 Then Minute = 0
   Count = 0
Return

Incstd:
   Incr Stunde
   If Stunde > 11 Then Stunde = 0
   Count = 0
Return

'Matrixausgabe
Sub Ausgabe(byval N As Byte)
   For I = 1 To N
      A0 = 0 : Dat = Daten(1) : A0 = 1 : Dat = 0
      A1 = 0 : Dat = Daten(2) : A1 = 1 : Dat = 0
      A2 = 0 : Dat = Daten(3) : A2 = 1 : Dat = 0
      A3 = 0 : Dat = Daten(4) : A3 = 1 : Dat = 0
      A4 = 0 : Dat = Daten(5) : A4 = 1 : Dat = 0
      A5 = 0 : Dat = Daten(6) : A5 = 1 : Dat = 0
      A6 = 0 : Dat = Daten(7) : A6 = 1 : Dat = 0
      A7 = 0 : Dat = Daten(8) : A7 = 1 : Dat = 0
      A8 = 0 : Dat = Daten(9) : A8 = 1 : Dat = 0
   Next
End Sub


' Randanzeige
Sub Randanzeige()

   A0 = 0 : Dat = 16 : A0 = 1 : Dat = 0
   A1 = 0 : Dat = 66 : A1 = 1 : Dat = 0
   A2 = 0 : Dat = 8 : A2 = 1 : Dat = 0
   A3 = 0 : Dat = 33 : A3 = 1 : Dat = 0
   A4 = 0 : Dat = 132 : A4 = 1 : Dat = 0
   A5 = 0 : Dat = 16 : A5 = 1 : Dat = 0
   A6 = 0 : Dat = 66 : A6 = 1 : Dat = 0
   A7 = 0 : Dat = 152 : A7 = 1 : Dat = 0
   A8 = 0 : Dat = 36 : A8 = 1 : Dat = 0
End Sub

'Ausgabedaten ermitteln
Sub Ausgabedaten()
'Daten leeren
   For I = 1 To 9
      Daten(i) = 0
   Next

   Select Case Minute
      Case &H00 : Daten(8) = 8
      Case &H01 : Daten(1) = 1
      Case &H02 : Daten(1) = 2
      Case &H03 : Daten(1) = 4
      Case &H04 : Daten(1) = 8
      Case &H05 : Daten(1) = 16
      Case &H06 : Daten(1) = 32
      Case &H07 : Daten(1) = 64
      Case &H08 : Daten(1) = 128

      Case &H09 : Daten(2) = 1
      Case &H10 : Daten(2) = 2
      Case &H11 : Daten(2) = 4
      Case &H12 : Daten(2) = 8
      Case &H13 : Daten(2) = 16
      Case &H14 : Daten(2) = 32
      Case &H15 : Daten(2) = 64
      Case &H16 : Daten(2) = 128

      Case &H17 : Daten(3) = 1
      Case &H18 : Daten(3) = 2
      Case &H19 : Daten(3) = 4
      Case &H20 : Daten(3) = 8
      Case &H21 : Daten(3) = 16
      Case &H22 : Daten(3) = 32
      Case &H23 : Daten(3) = 64
      Case &H24 : Daten(3) = 128

      Case &H25 : Daten(4) = 1
      Case &H26 : Daten(4) = 2
      Case &H27 : Daten(4) = 4
      Case &H28 : Daten(4) = 8
      Case &H29 : Daten(4) = 16
      Case &H30 : Daten(4) = 32
      Case &H31 : Daten(4) = 64
      Case &H32 : Daten(4) = 128

      Case &H33 : Daten(5) = 1
      Case &H34 : Daten(5) = 2
      Case &H35 : Daten(5) = 4
      Case &H36 : Daten(5) = 8
      Case &H37 : Daten(5) = 16
      Case &H38 : Daten(5) = 32
      Case &H39 : Daten(5) = 64
      Case &H40 : Daten(5) = 128

      Case &H41 : Daten(6) = 1
      Case &H42 : Daten(6) = 2
      Case &H43 : Daten(6) = 4
      Case &H44 : Daten(6) = 8
      Case &H45 : Daten(6) = 16
      Case &H46 : Daten(6) = 32
      Case &H47 : Daten(6) = 64
      Case &H48 : Daten(6) = 128

      Case &H49 : Daten(7) = 1
      Case &H50 : Daten(7) = 2
      Case &H51 : Daten(7) = 4
      Case &H52 : Daten(7) = 8
      Case &H53 : Daten(7) = 16
      Case &H54 : Daten(7) = 32
      Case &H55 : Daten(7) = 64
      Case &H56 : Daten(7) = 128

      Case &H57 : Daten(8) = 1
      Case &H58 : Daten(8) = 2
      Case &H59 : Daten(8) = 4
   End Select

   Select Case Stunde
      Case &H00 : Daten(8) = Daten(8) + 128
      Case &H01 : Daten(9) = 1
      Case &H02 : Daten(9) = 2
      Case &H03 : Daten(9) = 4
      Case &H04 : Daten(9) = 8
      Case &H05 : Daten(9) = 16
      Case &H06 : Daten(9) = 32
      Case &H07 : Daten(9) = 64
      Case &H08 : Daten(9) = 128
      Case &H09 : Daten(8) = Daten(8) + 16
      Case &H10 : Daten(8) = Daten(8) + 32
      Case &H11 : Daten(8) = Daten(8) + 64
      Case &H12 : Daten(8) = Daten(8) + 128
      Case &H13 : Daten(9) = 1
      Case &H14 : Daten(9) = 2
      Case &H15 : Daten(9) = 4
      Case &H16 : Daten(9) = 8
      Case &H17 : Daten(9) = 16
      Case &H18 : Daten(9) = 32
      Case &H19 : Daten(9) = 64
      Case &H20 : Daten(9) = 128
      Case &H21 : Daten(8) = Daten(8) + 16
      Case &H22 : Daten(8) = Daten(8) + 32
      Case &H23 : Daten(8) = Daten(8) + 64
   End Select

End Sub
