RGB-Farbwechsler
Stückliste
| Anz. | Bezeichnung | Datenblatt |
| 3 | Operationsverstärker TL082 |
|
| 3 | Transistor BC548C |
|
| 3 | Widerstand 560 Ohm | |
| 12 | Widerstand 47 kOhm | |
| 3 | Widerstand 100 kOhm | |
| 3 | Elektrolytkondensator 470 µF/16V | |
| 1 | RGB-Leuchtdiode |
|
Beschreibung
Man sieht sie immer öfter. Auf Flohmärkten, Jahrmärkten, in Dekorationsläden ... Die Kugeln oder Steine, die mit wechselnden Farben magisch anziehen. So etwas kann man auch selbst bauen. Man benötigt nur einige Standard-Bauteile und einen Kristall, eine Glaskugel etc.
Die Schaltung muss 3x aufgebaut werden. Bei der Leuchtdiode wird dann jeweils ein LED-Chip an eine einzelne Schaltung angeschlossen. Als Betriebsspannung kann jedes Steckernetzeil dienen, welches zwischen 9V und 15 V liefert. Der Stromverbrauch der Schaltung ist sehr gering, daher ist die Belastungsfähigkeit des Netzteils nicht sonderlich Relevant.
Die Leuchtdiode sollte nach dem Aufbau, versteckt unter der Kugel etc. angebracht werden. Aber so, dass sie die Kugel direkt ausleuchten kann. Hier ist ein wenig das Geschick des Erbauers gefragt. Ansonsten viel Spaß mit dem Farbenspiel.

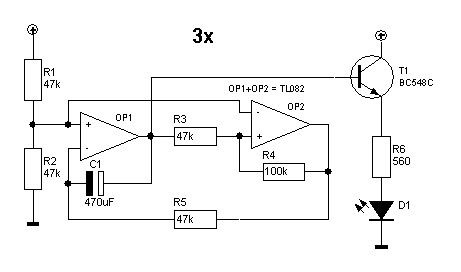

Schaltplan
