RS232-Weiche
Stückliste
| Anz. | Bezeichnung | Datenblatt |
| 1 | Widerstand 100 kOhm | |
| 4 | Diode 1N4148 |
|
| 3 | D-Sub-Verbinder, 9 polig |
Beschreibung
Wer mit einem Computersystem, wie dem BasicBeetle arbeitet, ist auf ein Terminal zur, zumindest anfänglichen, Bedienung/Programmierung angewiesen. Hierfür bietet diese Seite z.B. TKTerm an. Möchte man das Programm aber unabhängig vom PC bedienen, ist dies z.B. mit VGATerm möglich.
Nun steht man aber vor dem Problem, dass man entweder mit TKTerm das Programm entwickelt und mit VGATerm bedient und dazu ständig umstöpseln muss. Mit der hier vorgestellten Weiche können beide Systeme parallel bedient werden. Je nach Situation kann man den BasicBeetle über den PC oder über VGATerm bedienen. Nebenbei ermöglicht diese Weiche auch die Überwachung einer RS232-Kommunikation.

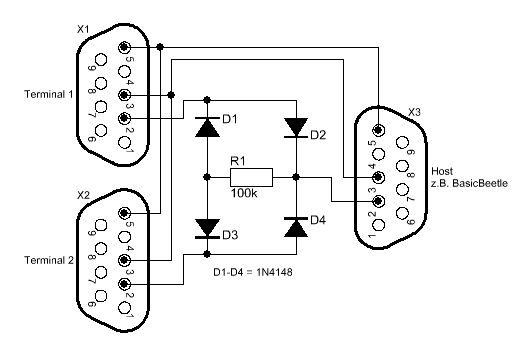

Schaltplan
