Widerstandsdekade
Stückliste
| Anz. | Bezeichnung |
| 24 | Schalter |
| 1 | Gehäuse |
| 9 |
Widerstände mit Wertigkeit 2 aus jeder 10er-Potenz, also 9x2 Ohm, 9x20 Ohm usw. |
| 2 | Prüfkabel |
Beschreibung
Beim entwickeln einer neuen Schaltung kommt man immer wieder an eine Stelle wo es nötig ist Widerstandswerte auszutesten. Auf einem Steckboard ist dies noch relativ leicht möglich. Wer aber lieber mit Platinen arbeitet wird diese Schaltung hier zu schätzen wissen.
Um einen bestimmten Wert zu erhalten muss man den gewünschten Widerstandswert im Binärsystem zerlegen. Dabei bedeutet ein offener Schalter der entsprechende Widerstandswert ist aktiv. Die Schalter S1-S24 haben somit folgende Werte:
| Schalter | Wert | Schalter | Wert | Schalter | Wert | Schalter | Wert | Schalter | Wert | Schalter | Wert |
| S1 | 8 Ω | S5 | 80 Ω | S9 | 800 Ω | S13 | 8,0 kΩ | S17 | 80 kΩ | S21 | 800 kΩ |
| S2 | 4 Ω | S6 | 40 Ω | S10 | 400 Ω | S14 | 4,0 kΩ | S18 | 40 kΩ | S22 | 400 kΩ |
| S3 | 2 Ω | S7 | 20 Ω | S11 | 200 Ω | S15 | 2,0 kΩ | S19 | 20 kΩ | S23 | 200 kΩ |
| S4 | 1 Ω | S8 | 10 Ω | S12 | 100 Ω | S16 | 1,0 kΩ | S20 | 10 kΩ | S24 | 100 kΩ |
Soll nun z.B. der Wert 56 kOhm eingestellt werden muss man die Schalter S18 (40 kOhm), S20 (10 kOhm), S14 (4 kOhm) und S15 (2 kOhm) öffnen. Alle anderen Schalter bleiben geschlossen. Somit werden im Grunde diese 4 Widerstandswerte in Reihe geschaltet und dies ergibt dann unser gewünschter Wert von 56 kOhm.

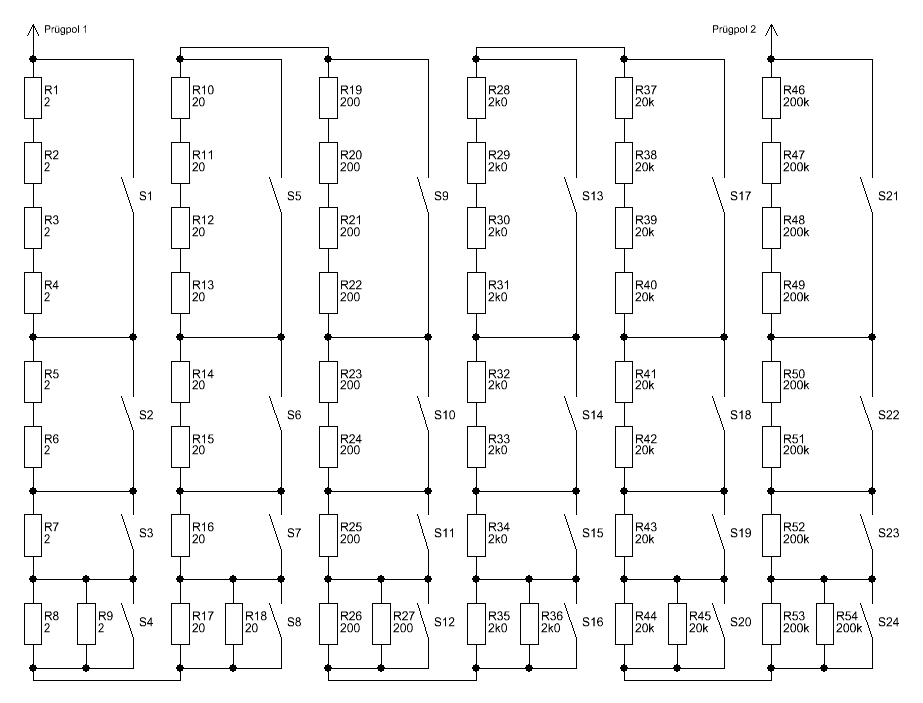

Schaltplan
