Anz. |
Bezeichnung |
Datenblatt |
|
1 |
Batterie/Spannungsquelle 9V |
|
|
1 |
Spannungsregler 7805 |
 |
|
1 |
ATtiny26 AVR-Prozessor |
|
|
8 |
Widerstand 220 Ohm |
|
|
1 |
Widerstand 10 kOhm |
|
|
1 |
Elektrolytkondensator 100 µF/16V |
|
|
1 |
Kondensator 100nF |
|
|
8 |
Standard-Leuchtdiode 3mm oder 5mm |
3mm,
5mm |
Programmierten ATtiny26 bei DES bestellen |
|
Bauteileset mit leeren AVR bei DES bestellen |
|
Bauteileset mit programmierten AVR bei DES
bestellen |
Während der Vorweihnachtszeit erstrahlen die Städte
mit unzähligen Lichtern und Lichteffekten. Auch im gemütlichen Heim versuchen
die meisten, mit mehr oder weniger umfangreichen Lichteffekten, sich die
Vorweihnachtszeit stimmungsvoll zu gestalten. Dieser Weihnachtsstern kann
vielleicht ein wenig dabei helfen.

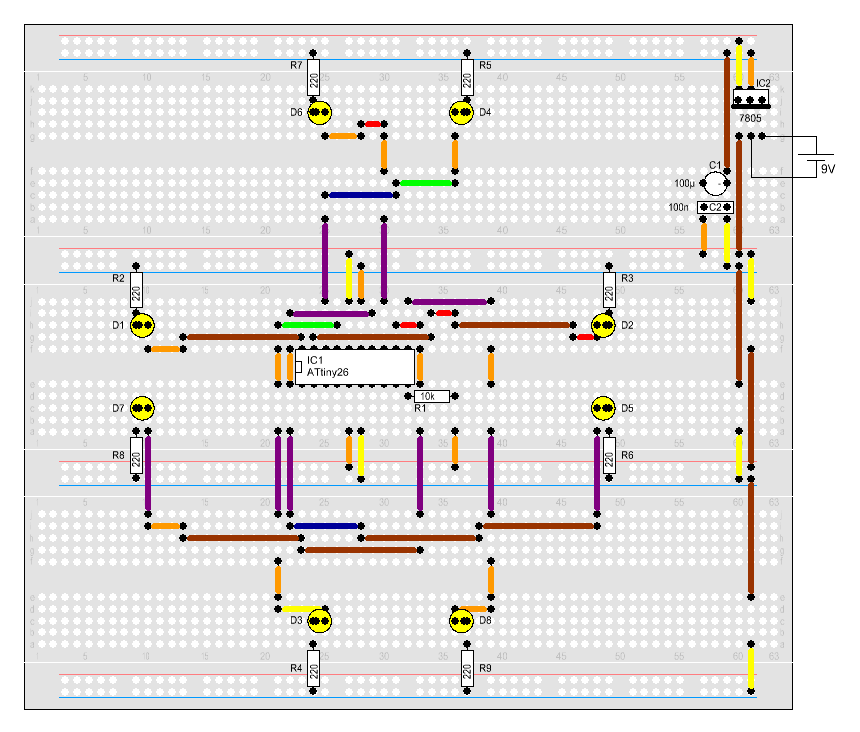

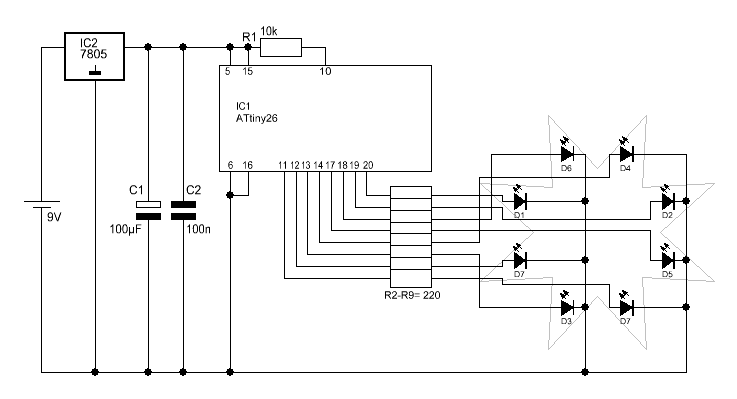

Die 8 LEDs werden in einem Stern aus Pappe oder
dünnem Holz in den Zacken angebracht. Nach dem Einschalten leuchten die
Leuchtdioden wechselseitig sanft auf und verlöschen wieder. Es ist problemlos
möglich, die Anzahl der LEDs zu verdoppeln. Hierzu muss man nur 2 Leuchtdioden
in Reihe schalten und der Vorwiderstand (R2 bis R9) auf 100 Ohm verringern.
Zum Betrieb dieser Schaltung ist es empfehlenswert,
zur Stromversorgung ein Steckernetzteil mit mindestens 9V Gleichspannung zu
verwenden. Eine Batterie wäre in wenigen Stunden aufgebraucht.
Selbstverständlich muss man nicht zwingend einen
Stern damit bauen. Der Fantasie sind hier keine Grenzen gesetzt.
Ein Video zu dieser Schaltung gibt es
hier.
|
'#######################################
'###
###
'### W e i h n a c h t s s t e r n ###
'###
(c) 2009
###
'###
von
###
'### Thomas Krüger
###
'###
###
'#######################################
$regfile "ATtiny26.dat"
$crystal = 1000000
'### Variablendefination
Dim Cnt(8) As Byte
Dim R(8) As Byte
Dim Count As Byte
Dim C As Byte
'### Ausgabeport auf Ausgang schalten
Config Porta = Output
'### Timer für PWM-Steuerung aktivieren
Config Timer0 = Timer , Prescale = 1
Enable Timer0
On Timer0 Timer_counter
'### Timer für Lauflicht aktivieren
Config Timer1 = Timer , Prescale = 64
Enable Timer1
On Timer1 Float_lights
'### Interrupts aktivieren
Enable Interrupts
'### Startwerte zuweisen
Cnt(1) = 7 : Cnt(2) = 15 : Cnt(3) = 23 : Cnt(4) = 31
Cnt(5) = 39 : Cnt(6) = 47 : Cnt(7) = 55 : Cnt(8) = 63
'### Leerschleife als Hauptprogramm
Do
Loop
'### PWM-Steuerung der Ausgänge
Timer_counter:
Incr Count : If Count = 32 Then Count = 0
If Cnt(1) < Count Then Porta.0 = 1 Else Porta.0 = 0
If Cnt(2) < Count Then Porta.1 = 1 Else Porta.1 = 0
If Cnt(3) < Count Then Porta.2 = 1 Else Porta.2 = 0
If Cnt(4) < Count Then Porta.3 = 1 Else Porta.3 = 0
If Cnt(5) < Count Then Porta.4 = 1 Else Porta.4 = 0
If Cnt(6) < Count Then Porta.5 = 1 Else Porta.5 = 0
If Cnt(7) < Count Then Porta.6 = 1 Else Porta.6 = 0
If Cnt(8) < Count Then Porta.7 = 1 Else Porta.7 = 0
Return
'### Lauflichtsteuerung
Float_lights:
For C = 1 To 8
If R(c) = 1 Then Incr Cnt(c) Else Decr Cnt(c)
If Cnt(c) => 63 Then R(c) = 0
If Cnt(c) = 0 Then R(c) = 1
Next C
Return |
