Automatischer Überblendregler
Stückliste
| Anz. | Bezeichnung | Datenblatt |
| 1 | Batterie/Spannungsquelle 9V | |
| 2 | Operationsverstärker LM741 |
 |
| 2 | Widerstand 470 Ohm | |
| 2 | Widerstand 47 kOhm | |
| 2 | Widerstand 470 kOhm | |
| 1 | Elektrolytkondensator 100 µF/16V | |
| 2 | Standard-Leuchtdiode 3mm oder 5mm |
3mm,
5mm |
Bauteileset bei DES bestellen |
||

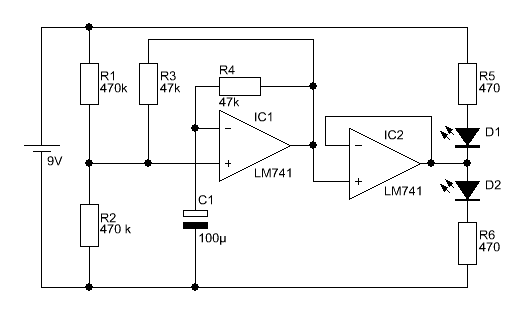

Beschreibung
In einigen Saunen gibt es Lichtspiele, wo mehrere verschieden farbige Lampen langsam überblendet werden. So eine Überblendsteuerung kann man hier im groben nachbilden.
Soll die Geschwindigkeit erhöht oder verringert werden muss nur C1 und/oder R4 ändern.

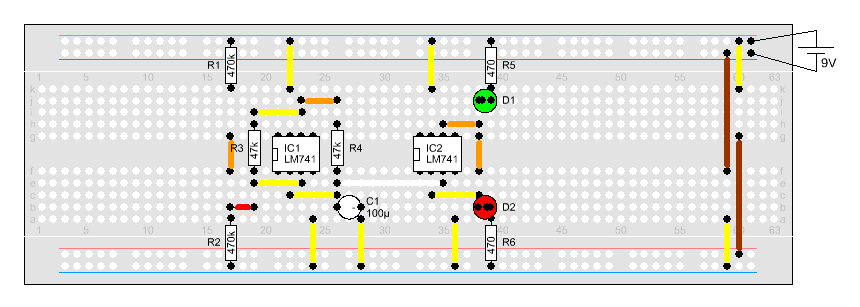

Aufbau
