Anz.	Bezeichnung	Datenblatt
1	Batterie/Spannungsquelle 9V
2	Transistor BC548C (BC546C-BC550C)
1	CMOS-IC 4017
1	CMOS-IC 4027
1	CMOS-IC 4069
1	Widerstand 100 Ohm
2	Widerstand 220 Ohm
1	Widerstand 1,0 kOhm
1	Widerstand 10 kOhm
1	Widerstand 220 kOhm
1	Elektrolytkondensator 10 µF/16V
1	Elektrolytkondensator 22 µF/16V
1	Elektrolytkondensator 47 µF/16V
8	Standard-Leuchtdiode 3mm oder 5mm	3mm, 5mm
Bauteileset bei DES bestellen

Sie fahren, nach einem langen Arbeitstag, nach Hause und freuen sich auf einen gemütlichen Abend mit Ihrer Frau. Doch dann sehen Sie es schon in der Ferne: Ein Warnschild, was Ihnen andeutet, dass die aktuelle Spur gesperrt ist und Sie auf die Nebenspur ausweichen müssen. Das bedeutet für Sie Stau und Verzögerung. Enttäuscht überlegen Sie, wie so ein blitzendes und blinkendes Warnschild eigentlich funktioniert.

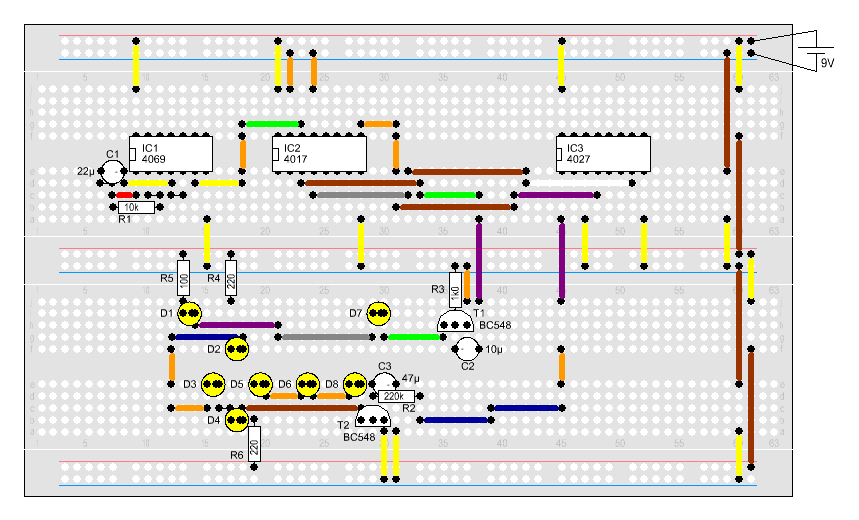

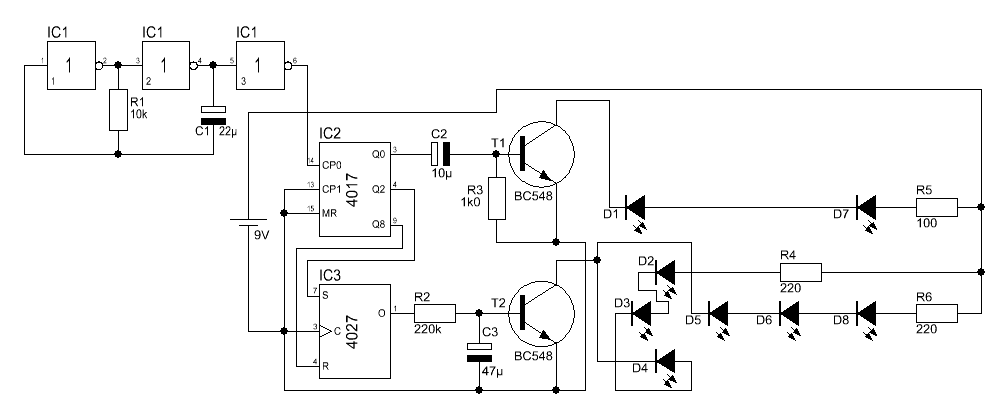

Bevor Sie an der Lösung verzweifeln, wird hier ein Lösungsvorschlag angeboten. D1 und D7 blitzen immer kurz auf. Dann leuchten die restlichen LEDs für einen Augenblick auf. Diese gehen aber nicht plötzlich an, sondern werden langsam angesteuert und blenden auch langsam wieder aus. Dann blitzen wieder D1 und D7 auf und so wiederholt sich das Ganze.

Anstelle eines Pfeils ist es natürlich auch möglich, andere Symbole etc. darzustellen. Etwas umgebaut könnte man z.B. ein 'Bitte nicht stören'-Schild gestalten.

Ein Video zu dieser Schaltung gibt es hier.
