Anz.	Bezeichnung	Datenblatt
1	Batterie/Spannungsquelle 9V
3	Transistor BC548C (BC546C-BC550C)
1	Widerstand 220 Ohm
2	Widerstand 4,7 kOhm
1	Widerstand 47 kOhm
1	Widerstand 100 kOhm
1	Widerstand 220 kOhm
1	Elektrolytkondensator 22 µF/16V
2	Kondensator 22 nF
1	Mikrotaster
1	Lautsprecher 0,5W/8 Ohm
Bauteileset bei DES bestellen

Hin und wieder hört man in den Städten, wie die Feuersirenen getestet werden. Diese Sirenen sollen im Katastrophenfall die Einwohner warnen. Dabei wird ein an- und abschwelender Ton durch drehende Schaufelräder erzeugt. So etwas kann man auch mit ein wenig Elektronik nachahmen.

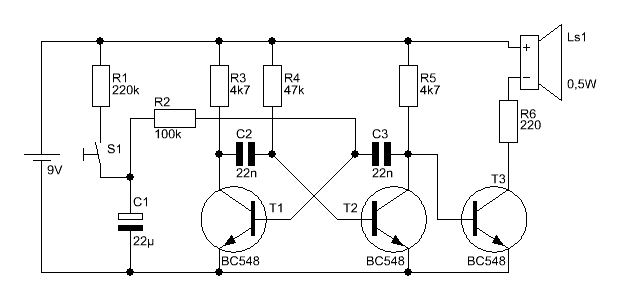

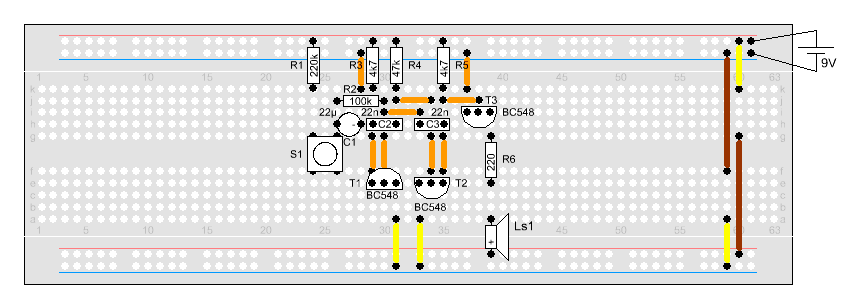

Die Schaltung hier, simuliert so einen Feueralarm. Wird der Taster S1 betätigt, gibt der Lautsprecher Ls1 ein Ton ab, der in der Höhe langsam steigt und nach einen Augenblick bei einer Tonhöhe bleibt. Dieser Ton wird so lange abgegeben, bis der Taster wieder los gelassen wird. Nun wird der Ton wieder niedriger bis er komplett verstummt. Das Spiel kann man unendlich oft wiederholen.

Ein Video zu dieser Schaltung gibt es hier.

Astabiler Multivibrator - Eine unruhige Schaltung

Im Wesentlichen besteht die Schaltung auf einen astabilen Multivibrator. Dieser kann im Ruhezustand aber nicht anschwingen, da die Ladespannung für C3 fehlt. Erst, wenn der Taster betätigt wird, erhält C3 über die beiden Widerstände R1 und R2 die nötige Spannung und die Kippstufe kann anschwingen. Der Elko sorgt jedoch dafür, dass die Spannung nicht sofort die komplette Höhe erreicht, sondern sich langsam aufbaut. Der Ton wird dem entsprechend langsam höher.

Wird der Taster los gelassen, so lässt die Spannung am Elko wieder langsam nach und der Ton verringert sich. Damit die Kippstufe nicht durch den Lautsprecher belastet wird, wurde eine weitere Transistorstufe hinzu gefügt, die den Lautsprecher versorgt.
