Lichtharfe



Stückliste



Anz. Bezeichnung Datenblatt
1 Batterie/Spannungsquelle 9V
3 Transistor BC548C (BC546C-BC550C)
1 Widerstand 220 Ohm
2 Widerstand 4,7 kOhm
1 Widerstand 10 kOhm
1 Widerstand 47 kOhm
1 Elektrolytkondensator 220 µF/16V
2 Kondensator 100 nF
1 Lichtabhängiger Widerstand (LDR)
1 Lautsprecher 0,5W/8 Ohm
Bauteileset bei DES bestellen

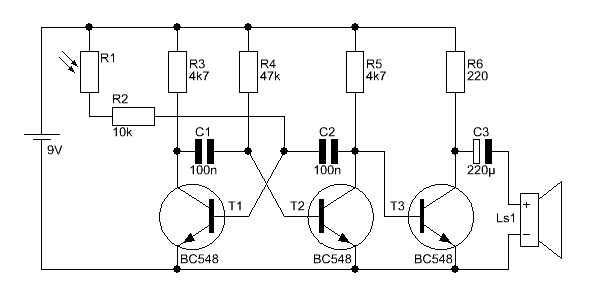

Beschreibung



Es gibt viele elektronische Musikinstrumente. Ein sehr fasziniertes Instrument stellt diese kleine Schaltung dar. Wie durch Magie ändert sich der Ton durch einfache Bewegungen mit der Hand.



Damit dies funktioniert muss die LDR R1 mit eine Lichtquelle mit konstantem Licht bestrahlt werden. Bewegt man nun dir Hand zwischen LDR und Lichtquelle ändert sich die Tonlage der Schaltung. Mit etwas Übung ist es möglich mit dieser Schaltung kleine Melodien zu spielen.





Video



Ein Video zu dieser Schaltung gibt es hier.

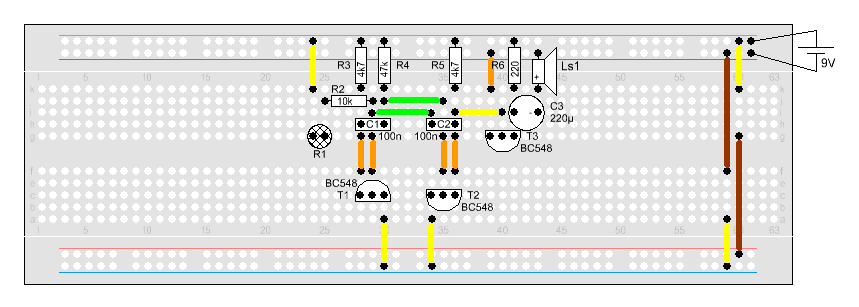

Aufbau
