Thyristor-Tester
Stückliste
| Anz. | Bezeichnung | Datenblatt | Ersatz |
| 1 | Batterie/Spannungsquelle 9V | ||
| 1 | Transistor BC548C (BC546C-BC550C) |
 |
|
| 1 | Thyristor (z.B. BRX45) |
|
BT149;
BRY55 |
| 1 | Widerstand 470 Ohm | ||
| 1 | Widerstand 1,0 kOhm | ||
| 1 | Widerstand 47 kOhm | ||
| 2 | Mikrotaster |
|
|
| 1 | Standard-Leuchtdiode 3mm oder 5mm |
3mm,
5mm |
|
Bauteileset bei DES bestellen |
|||
Beschreibung
Ein Glück. Es ist noch ein Thyristor zum Testen in der Bastelkiste. Nach dem Einsetzen kommt die Ernüchterung. Die Schaltung funktioniert nicht. Nach einigen Überlegungen kann nur der Thyristor defekt sein.

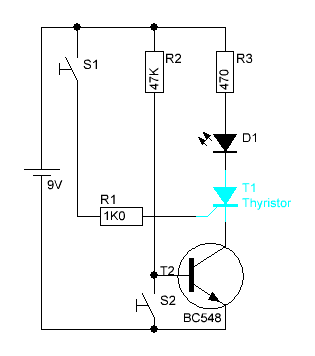

Mit dieser Schaltung kann man die Funktion des Bauteils schnell prüfen. Bei Druck auf S1 wird der Thyristor gezündet und D1 leuchtet auf. S2 lässt den Leuchtdiode wieder verlöschen. Der Zündstrom wurde hier absichtlich recht hoch gewählt um auch die Leistungsstärkeren Typen testen zu können.

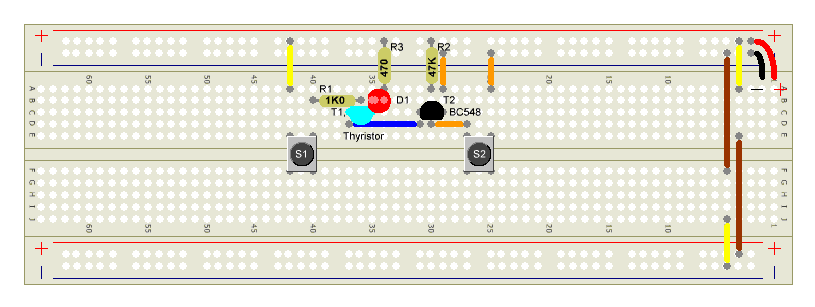

Aufbau
