Zener-Dioden-Tester
Stückliste
| Anz. | Bezeichnung | Datenblatt |
| 1 | Batterie/Spannungsquelle 9V | |
| 2 | Transistor BC548C (BC546C-BC550C) |
|
| 1 | Widerstand 10 Ohm | |
| 1 | Widerstand 22 Ohm | |
| 1 | Widerstand 47 Ohm | |
| 1 | Widerstand 1,0 KOhm | |
|
Bauteileset bei DES bestellen |
||
Beschreibung
Wer eine 'Sammelkiste' mit diversen Bauteilen hat, der findet dort evtl. auch die eine oder ander Zener-Diode. Nun ist die Beschriftung dieser Dioden, wenn überhaupt, nur schwer zu lesen. Des Weiteren muss man diese evtl. auf Funktion prüfen.
Mit der angegeben Betriebsspannung kann man Z-Werte bis 8,2 V prüfen. Bei zu erwartenden höheren Zener-spannung sollte man eine weitere Batterie in Reihe mit der Ersten schalten oder die Betriebsspannung entsprechend erhöhen.

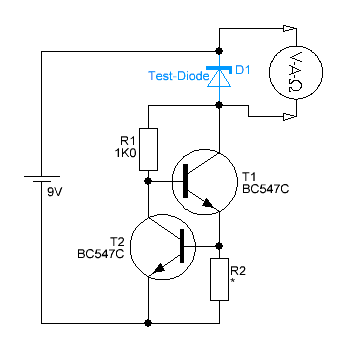

Mit Hilfe von R2 kann man den Zener-Stromm bestimmen, damit diese zuverlässig arbeitet.
Bei 47 Ohm fließt ein Zener-Strom von ca. 15 mA
Bei 22 Ohm fließt ein Zener-Strom von ca. 30 mA
Bei 10 Ohm fließt ein Zener-Strom von ca- 60 mA

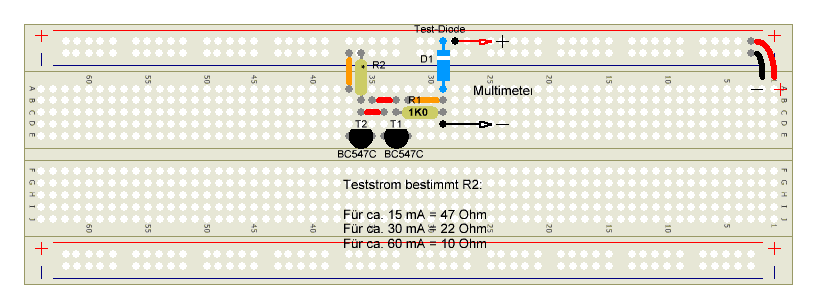

Aufbau
