Anz.	Bezeichnung	Datenblatt
1	Batterie/Spannungsquelle 9V
4	Transistor BC548C (BC546C-BC550C)
1	Transistor BC558C (BC556C-BC560C)
4	Widerstand 47 kOhm
2	Widerstand 100 kOhm
Bauteileset bei DES bestellen

Anz.	Bezeichnung	Datenblatt
1	Widerstand 470 Ohm
2	Widerstand 47 kOhm
2	Mikrotaster
1	Standard-Leuchtdiode 3mm oder 5mm grün	3mm, 5mm
Bauteileset bei DES bestellen

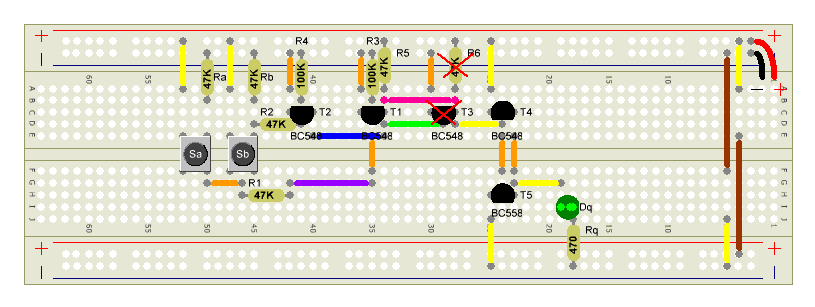

Durch eine kleine Änderung der Schaltung, lässt sich aus dem ODER ein ODER-Nicht-Gatter machen. Es muss nur eine weitere Brücke eingesetzt werden (Rosa eingefärbt). Man muss dann den Transistor T3 und der Widerstand R6 entfernt werden..

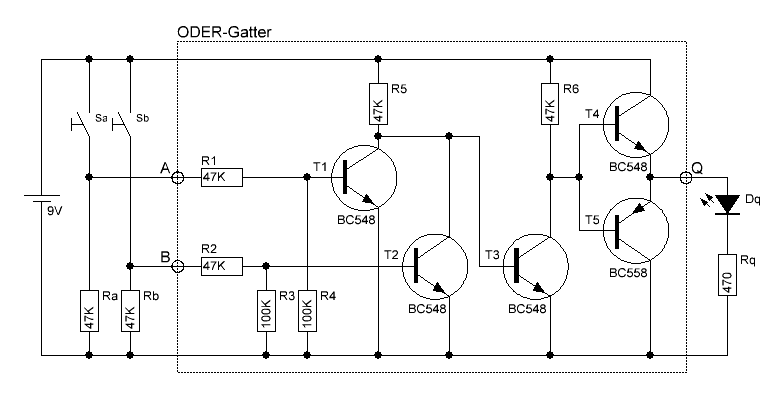

Die Funktion des ODER-Gatters lässt sich recht leicht über 2 parallel geschaltete Transistoren nachbilden. Weil diese ein negatives Signal abgeben wurde noch eine weitere Transistorstufe dazu geschaltet.

Am Ausgang befindet sich eine NPN/PNP-Transistorstufe welche als Gegentaktstufe geschaltet ist wie es bei digitalen Schaltkreisen üblich ist.

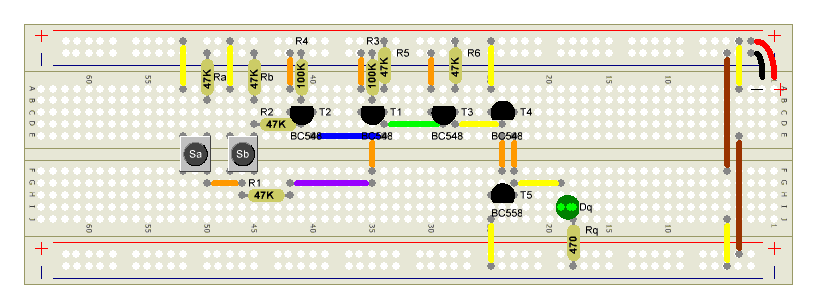

Mit Sa und Sb kann man nun 0 bzw. 1-Signale auf das Gatter geben um das Funktionsmodul zu testen. Dq zeigt das entsprechende Verknüpfungsergebnis an.
