UND-Gatter
Stückliste

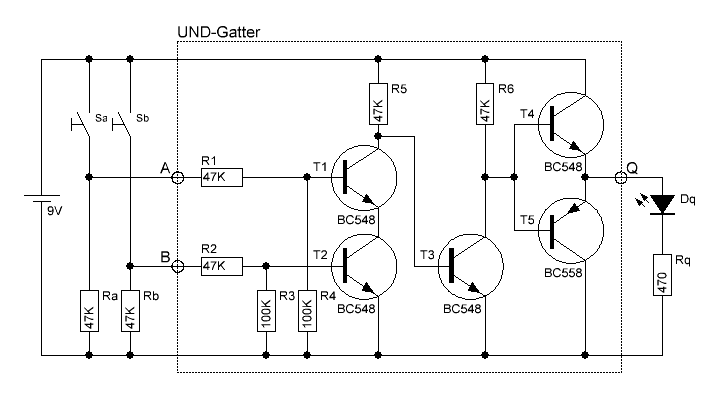

Kernschaltung
Anz. | Bezeichnung | Datenblatt |
1 | Batterie/Spannungsquelle 9V | |
4 | Transistor BC548C (BC546C-BC550C) |
![]() |
1 | Transistor BC558C (BC556C-BC560C) |
![]() |
4 | Widerstand 47 kOhm | |
2 | Widerstand 100 kOhm | |
![]() |
Ergänzung für Schaltungstest
Anz. | Bezeichnung | Datenblatt |
1 | Widerstand 470 Ohm | |
2 | Widerstand 47 kOhm | |
2 | Mikrotaster |
![]() |
1 | Standard-Leuchtdiode 3mm oder 5mm grün |
![]() ![]() |
![]() |

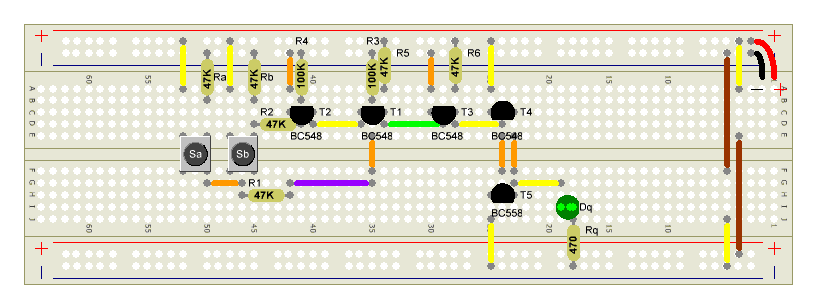

Schaltung

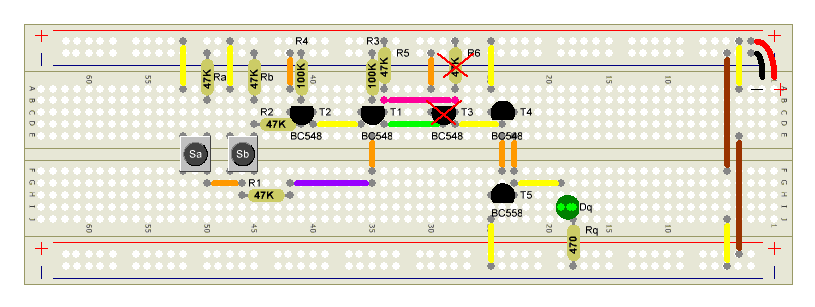

Umwandlung vom UND zum UND-Nicht-Gatter
Durch eine kleine Änderung der Schaltung, lässt sich aus dem UND ein UND-Nicht-Gatter machen. Es muss nur eine weitere Brücke eingesetzt werden (Rosa eingefärbt). Man muss dann den Transistor T6 und der Widerstand R12 entfernt werden.
Kurzbeschreibung
Die Funktion des UND-Gatters lässt sich recht leicht über 2 hintereinander geschaltete Transistoren nachbilden. Weil diese ein negatives Signal abgeben wurde noch eine weitere Transistorstufe dazu geschaltet.
Am Ausgang befindet sich eine NPN/PNP-Transistorstufe welche als Gegentaktstufe geschaltet ist wie es bei digitalen Schaltkreisen üblich ist.
Mit Sa und Sb kann man nun 0 bzw. 1-Signale auf das Gatter geben um das Funktionsmodul zu testen. Dq zeigt das entsprechende Verknüpfungsergebnis an.
