Prellfreie Taster
Stückliste
| Anz. | Bezeichnung | Datenblatt |
| 1 | Batterie/Spannungsquelle 9V | |
| 1 | CMOS-IC 4093 |
|
| 4 | Widerstand 10 kOhm | |
| 4 | Kondensator 100 nF | |
| 4 | Mikrotaster | |
|
Bauteileset bei DES bestellen |
||
Beschreibung
Bei vielen digitalen Schaltungen werden Taster benötigt, welche ein Taktsignal, Übernahmesignal oder Ähnliches erzeugen sollen. Normale Taster sind hierfür selten gut geeignet. Aufgrund der Tatsache, dass die Kontakte prellen muss man das Tastersignal ein wenig elektronisch aufarbeiten um ein sauberes Tastersignal zu erhalten.
Hierfür kann diese Hilfsschaltung heran gezogen werden. Je nachdem, wie man den Taster und den Widerstand und Kondensator an die Eingänge des Schmitt-Trigger-Und-Nicht-Gatters anschließt, gibt die Schaltung ein positives Tastersignal oder ein negatives Tastersignal aus. Natürlich kann man auch, wenn es die Zielschaltung erfordert, die beiden Schaltungsarten kombinieren.

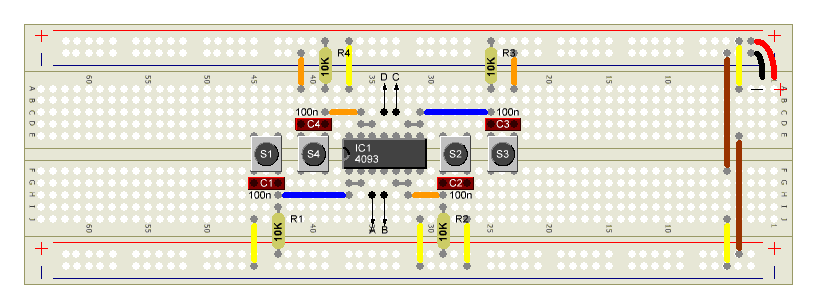

Aufbau

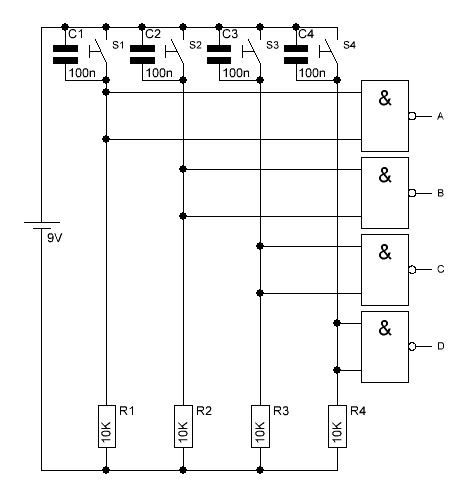

Prellfreie Taster für positive Logik:

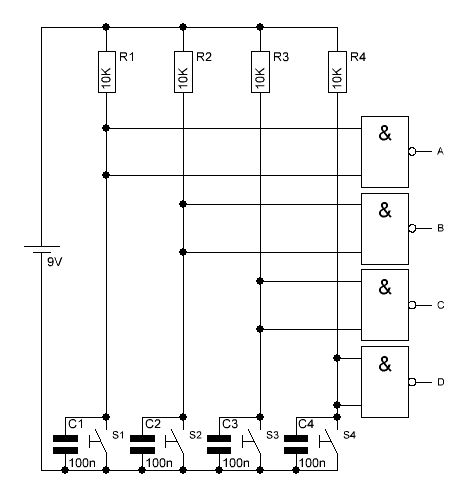

Prellfreie Taster für negative Logik:
