Anz.	Bezeichnung	Datenblatt
2	Batterie/Spannungsquelle 9V
1	Spannungsregler 7805
1	Zenerdiode 3,9 V/0,5 W
1	Widerstand 470 Ohm
1	Standard-Leuchtdiode 3mm oder 5mm	3mm, 5mm

Sie möchten eine Schaltung aufbauen, welche eine 9V Betriebsspannung benötigt. Ok, Batterie fällt durch, da der Strombedarf der Schaltung zu groß ist, also wird eine 9V-Spannungsregelung gebraucht. Beim rumwühlen in der Bastelkiste sucht man aber vergeblich einen 9V-Regler (7809). 7805, entsprechend 5V, sind massenweise vorhanden und einige 3,9V-Zenderdioden sind zu finden.

Diese beiden Bauteile genügen. Ein Spannungsregler des Typs 78xx regelt die Spannung immer gegen den Massenschluss. Um diese Regler dazu zu bringen, dass eine höhere Spannung geregelt wird, muss man ihm nur einen höheren Massepunkt 'vorgaukeln'.

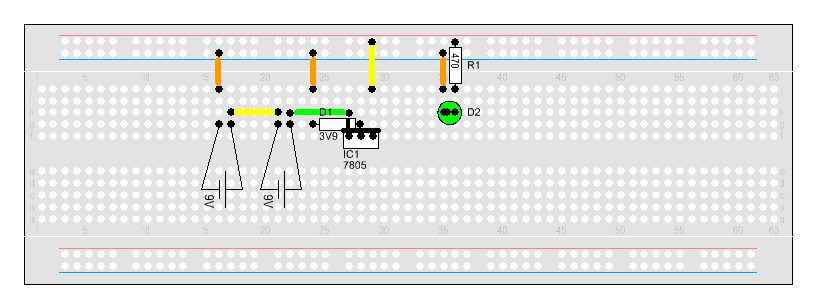

Um den Spannungsregler eine höhere Spannung regeln zu lassen, legen wir den Massepunkt des Reglers einfach höher. Hier verwenden wir dazu eine 3,9V-Zenderdiode. Somit regelt IC1 nun 5V+3,9V=8,9V. Somit haben wir fast einen 9V-Regler. Die geringe Differenz kann man in den meisten Fällen vernachlässigen. Selbstverständlich funktioniert dieser Trick auch mit anderen Reglern. Wird z.B. der 5V-Regler mit einer 6,8V-Z-Diode verwendet, so kann diese Kombination einen 12V-Regler ersetzen. 12V-Regler und 12V-Diode ersetzen den 7824 usw.
