Bahnübergangsampel



Stückliste



Anz. Bezeichnung Datenblatt
1 Batterie/Spannungsquelle 9V
10 Transistor BC548C (BC546C-BC550C)
1 Transistor BC558C (BC556C-BC560C)
2 Diode 1N4001 (1N4001-1N4007)
2 Widerstand 470 Ohm
2 Widerstand 1,0 kOhm
11 Widerstand 10 kOhm
2 Widerstand 22 kOhm
7 Widerstand 47 kOhm
1 Elektrolytkondensator 10 µF/16V
1 Elektrolytkondensator 100 µF/16V
2 Kondensator 100nF
2 Mikrotaster
1 Standard-Leuchtdiode 3mm oder 5mm rot 3mm, 5mm
1 Standard-Leuchtdiode 3mm oder 5mm gelb 3mm, 5mm
Bauteileset bei DES bestellen





Beschreibung



Sie nähern sich mit dem Auto einem Bahnübergang. Plötzlich leuchtet die Ampel am Übergang gelb auf. Einige Sekunden später wechselt sie auf rot. Sie müssen halten. Der Zug nähert sich und fährt vorbei. Nachdem der Zug den Bahnübergang passiert hat, erlischt die Ampel und Sie können weiter fahren.

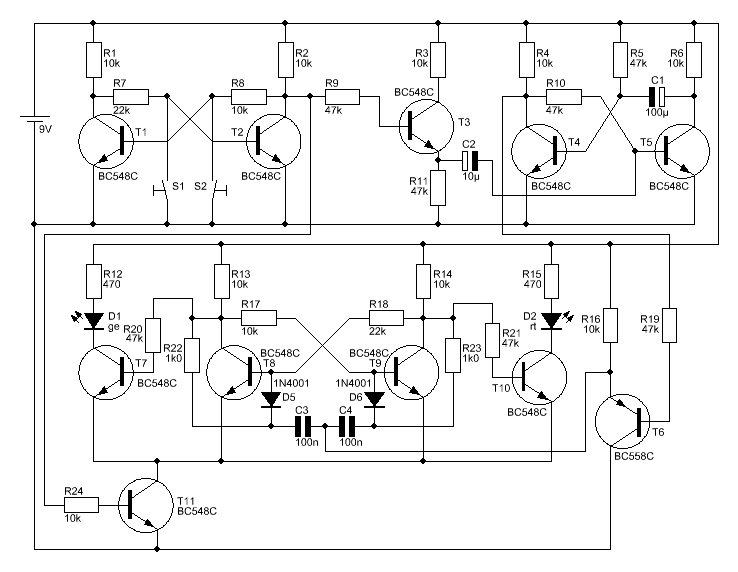

So eine Ampel zeigt diese Schaltung. Mit Hilfe des Tasters S1 wird die Ampelphase gestartet. Ist der Zug vorbei wird nun S2 betätigt. Anstelle von Tastern, lassen sich auch Reed-Kontakte einsetzen und so ist diese Schaltung auch für den Modellbahnbereich verwendbar. Die Zeit der Gelb-Phase wird durch R5 und C1 bestimmt.

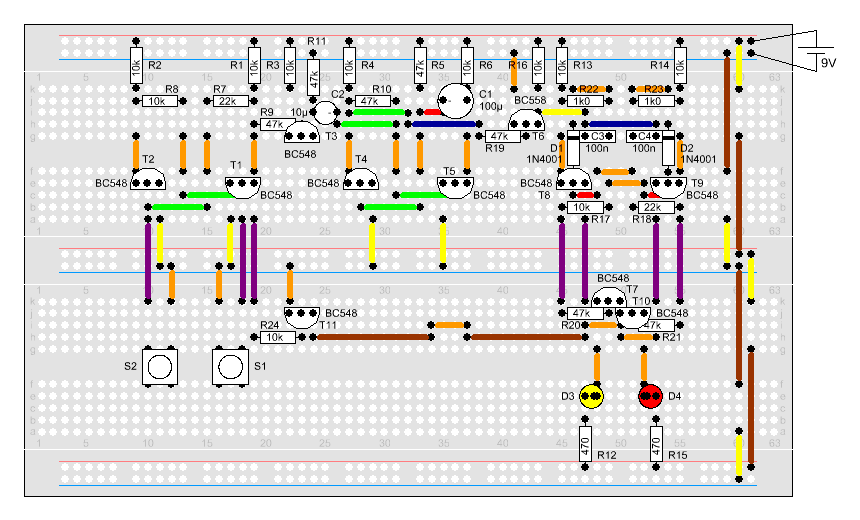

Aufbau
