Batteriewächter



Stückliste



Anz. Bezeichnung Datenblatt
1 Batterie/Spannungsquelle 9V
4 Transistor BC548C (BC546C-BC550C)
1 Transistor BC558C (BC556C-BC560C)
1 Zenerdiode 5,6 V/1,3 W
1 Widerstand 220 Ohm
3 Widerstand 470 Ohm
3 Widerstand 1,0 kOhm
1 Widerstand 2,2 kOhm
1 Widerstand 4,7 kOhm
1 Widerstand 10 kOhm
1 Widerstand 100 kOhm
1 Standard-Leuchtdiode 3mm oder 5mm rot 3mm, 5mm
1 Standard-Leuchtdiode 3mm oder 5mm gelb 3mm, 5mm
1 Standard-Leuchtdiode 3mm oder 5mm grün 3mm, 5mm
Bauteileset bei DES bestellen





Beschreibung



Wer sehr viel experimentiert und dabei meist Batterien oder Akkus verwendet, wird es sicher schon einmal erlebt haben. Man hat eine Schaltung aufgebaut und wundert sich, warum diese nicht so funktioniert wie sie eigentlich sollte. Dabei ist aber nicht immer eine falsche Verdrahtung oder gar ein defektes Bauteil schuld. Oft ist die Ursache auch einfach nur darin zu suchen, dass die Batterie erschöpft ist und die Leistung zum Betrieb der Schaltung nicht mehr ausreicht.

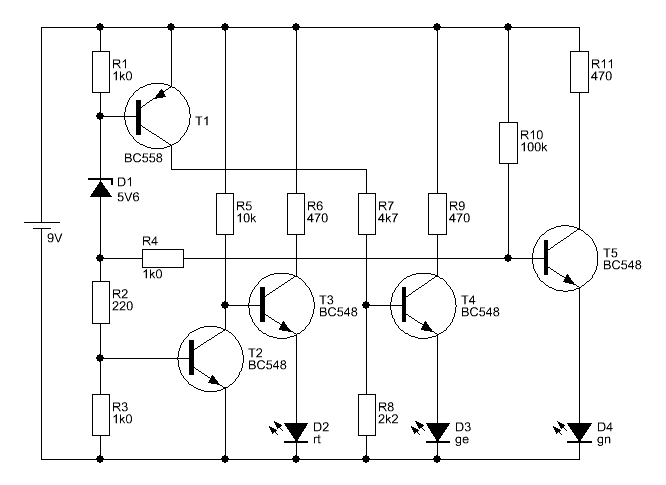

Abhilfe schafft hier diese kleine Schaltung. Sie zeigt mit Hilfe von 3 Leuchtdioden die Spannung der angeschlossenen Spannungsquelle an. Die Schaltung ist für 9V-Batterien ausgelegt. Wer sie für andere Spannung verwenden möchte, muss nur die Z-Diode entsprechend abändern und die 3 Vorwiderstände für die LEDs anpassen (R6, R9 und R11). Die Leuchtdioden zeigen den Ladezustand der Batterie wie folgt an:



D2 (rot) = Batterie erschöpft

D3 (gelb) = Batterie besitzt nicht mehr volle Kapazität

D4 (grün) = Batterie ist ok.



Die LED D4 leuchtet immer mit D3 zusammen wenn die Spannung ausreichend ist.



Wer möchte kann diese Schaltung immer parallel zum eigentlichen Experiment laufen lassen. Davon ist aber abzuraten, da diese Schaltung auch Strom benötigt und so die zu testende Batterie unnötig belastet. Besser ist es die Batterie mit Hilfe dieser Schaltung nur dann mal zu testen, wenn der Verdacht einer entladenden Batterie besteht.

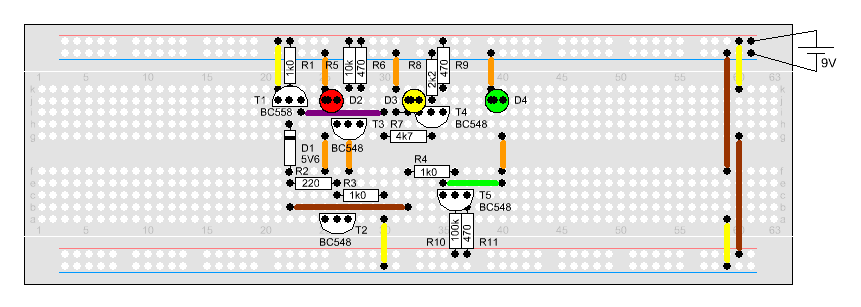

Aufbau
