Digitaler Würfel



Stückliste



Anz. Bezeichnung Datenblatt
1 Batterie/Spannungsquelle 9V
4 Transistor BC548C (BC546C-BC550C)
1 CMOS-IC 4029
1 CMOS-IC 4069
1 CMOS-IC 4081
2 Diode 1N4148
7 Widerstand 470 Ohm
1 Widerstand 2,2 kOhm
4 Widerstand 22 kOhm
1 Widerstand 1,0 MOhm
1 Elektrolytkondensator 2,2µF / 16V
1 Mikrotaster
7 Standard-Leuchtdiode 3mm oder 5mm 3mm, 5mm
Bauteileset bei DES bestellen





Beschreibung



Das Spielbrett ist aufgebaut, die Figuren und Farben sind ausgewählt. Aber, es fehlt etwas. Der Spielwürfel.



Was ein richtiger Elektroniker ist, geht jetzt ins Bastelzimmer und baut zum Beispiel diese Bastelei hier auf. Durch Druck auf S1 wird gewürfelt und die LEDs zeigen, nach dem los lassen des Tasters, ein bekanntes Würfelbild von 1-6.

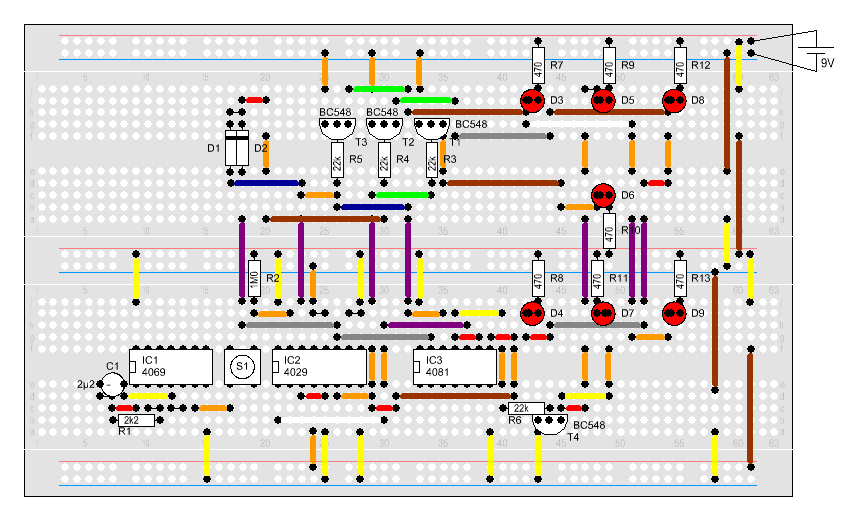

Aufbau



Zum Vergrößern Doppelklick auf Schaltbild
