Ein/Aus-Taster



Stückliste



Anz. Bezeichnung Datenblatt
1 Batterie/Spannungsquelle 9V
2 Transistor BC548C (BC546C-BC550C)
2 Diode 1N4001 (1N4001-1N4007)
1 Widerstand 470 Ohm
6 Widerstand 1,0 kOhm
1 Widerstand 10 kOhm
1 Widerstand 22 kOhm
1 Widerstand 47 kOhm
2 Elektrolytkondensator 1 µF/16V
1 Mikrotaster
1 Standard-Leuchtdiode 3mm oder 5mm 3mm, 5mm
Bauteileset bei DES bestellen





Beschreibung



Die meisten elektronischen Geräte werden heutzutage mit einem Taster ein bzw. ausgeschaltet. Mit Hilfe dieser Schaltung können wir dieses Verhalten nachahmen.

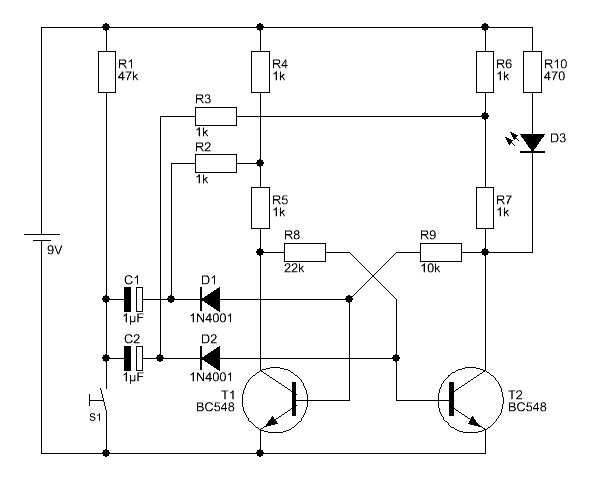

Mit dem Taster S1 schalten wir die Leuchtdiode D3 ein oder auch aus. Je nach vorherigen Zustand.

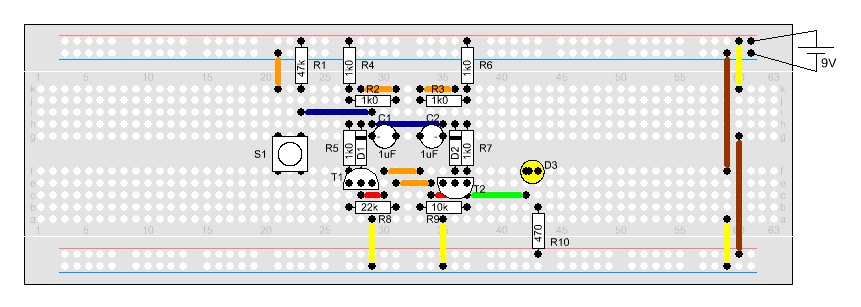

Aufbau









Empfohlene Lehrgänge



Stromstossschaltung - Nur ein Klick





Funktionsbeschreibung



Diese Schaltung ist nicht wirklich kompliziert. Diese Schaltung besteht im Grunde nur aus einem Stromstossschalter, welcher im Lehrgang bereits ausführlich erklärt wird.
